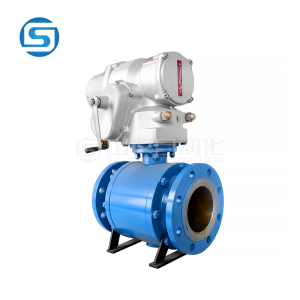

Q947F电动固定式球阀三分体式连接球阀,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

Q947F电动固定式球阀产品概述:

  Q947F电动固定式球阀三分体式连接球阀,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。

  Q947F电动固定式球阀的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。适用于:化工、石油、天燃气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天燃气长输管线。


Q947F电动固定式球阀主要性能规:

型 号

试验压力ps(MPa)

工作温度(℃)

适用介质

壳 体

密封(液)

密封(气)

Q947F-10

1.5PN

1.1PN

0.6 MPa

-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)


水、蒸汽、油品等

Q947F-16

硝酸等腐蚀性介质

强氧化性介质

Q947F-25

Q947F-64

醋酸等腐蚀性介质

Q947F-160

尿素等腐蚀性介质


Q947F电动固定式球阀主要零件材料:

阀 体

球体、阀杆

阀 座

WCB

2Cr13

加玻纤增强聚四氟乙烯、对位聚苯

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

CF8

0Cr19Ni9-(304)

CF3

00Cr19Ni11-(304L)

ZG1Cr18Ni-12Mo2Ti

1Cr18Ni12-Mo2Ti

CF8M

0Cr17Ni12-Mo2(316)

CF3M

00Cr17Ni14-Mo2(316l)


Q947F电动固定式球阀主要外型尺寸

PN1.0(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

520

100

150

394

150

280

240

210

22

8-23

538

165

200

457

200

335

295

265

24

8-23

580

229

250

533

250

390

350

320

26

12-23

637

265

300

610

300

440

400

368

26

12-23

684

393

350

686

350

500

460

428

26

16-23

796

514

400

762

400

565

515

482

26

16-25

842

765

450

864

450

615

565

532

28

20-25

874

930

500

914

500

670

620

585

28

20-25

904

1210


Q947F电动固定式球阀主要外型尺寸

PN1.6(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

520

105

150

394

150

280

240

210

24

8-23

538

170

200

457

200

335

295

265

26

12-23

580

234

250

533

250

405

355

320

30

12-25

637

275

300

610

300

460

410

375

30

12-25

684

403

350

686

350

520

470

435

34

16-25

796

534

400

762

400

580

525

485

36

16-30

842

785

450

864

450

640

585

545

40

20-30

874

960

500

914

500

705

650

608

44

20-34

904

1250


Q947F电动固定式球阀主要外型尺寸

PN2.5(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

100

305

100

230

190

160

24

8-23

470

85

125

381

125

270

220

188

28

8-25

520

117

150

403

150

300

250

218

30

8-25

538

180

200

502

200

360

310

278

34

12-25

580

246

250

568

250

425

370

332

36

12-30

637

300

300

648

300

485

430

390

40

16-30

684

444

350

762

350

550

490

448

44

16-34

796

586

400

838

400

610

550

505

48

16-34

842

860

450

914

450

660

600

555

50

20-34

874

1073

500

991

500

730

660

610

52

20-41

904

1315


Q947F电动固定式球阀主要外型尺寸

PN6.4(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

292

50

175

135

105

88

26

4-23

380

50

65

330

65

200

160

130

110

28

8-23

424

65

80

356

80

210

170

140

121

30

8-23

434

80

100

432

100

250

200

168

150

32

8-25

456

111

125

508

125

295

240

202

176

36

8-30

525

170

150

559

150

340

280

240

204

38

8-34

554

220

200

660

200

405

345

300

260

44

12-34

594

290

250

787

250

470

400

352

313

48

12-41

704

500

300

838

300

530

460

412

364

54

16-41

731

710

350

889

350

595

525

475

422

60

16-41

786

1030

400

991

400

670

585

525

474

66

16-48

867

1350


Q947F电动固定式球阀主要外型尺寸

PN16.0(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

368

50

215

165

132

88

36

8-25

-

82

65

419

65

245

190

152

110

44

8-30

-

125

80

381

80

260

205

168

121

46

8-30

-

160

100

457

100

300

240

200

150

48

8-34

-

210

125

-

125

355

285

238

176

60

8-41

-

270

150

610

150

390

318

270

204

66

12-41

-

350

200

737

200

480

400

345

260

78

12-48

-

580

250

838

250

580

485

425

313

88

12-54

-

870

300

965

300

665

570

510

364

100

16-54

-

1350
