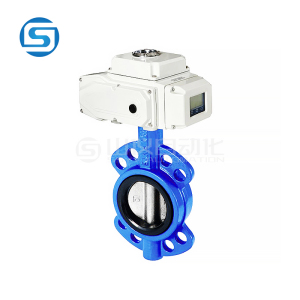

D971X智能电动调节蝶阀产品概述：
D971X智能电动调节蝶阀采用一体化结构，有输入控制信号（4-20mADC或1-5VDC）及单元相电源即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH 等型号电子式电执行机构。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
| D971X智能电动调节蝶阀规格参数表： | 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500-2000
可与本公司商洽生产 | 流量系数（Kv） | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 动作范围 | 0-90° | 允许压差△P | 小于公称压力 | 泄量量Q | 按GB/T4213-92,为Kv值的10ˉ4 | 环境温度℃ | -20-60℃ | 基本误差 | ±2.5% | 回差 | ±2.5% | 死区 | 1% | 可调范围 | 250:1 | 配用执行机构 | PSQ101 3610RSQ-05
Unic-05 Unic-10
CH-05 CH10 | PSQ201 Unic-20
3610RSC-30
CH-20 | Unic-40 PSQ501
3610RSC-50
CH-40 | Unic-60
PSQ701
CH-60 |
|
|
|
电动对夹式蝶阀外形尺寸 |
公称通径DN | L | H1 | H | D1 | Z-φd | D | L1 | 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 | 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 | 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 |
|
电动法兰式蝶阀外形尺寸
|
公称通径DN | L | H1 | H | D1 | Z-φd | D | L1 | 50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 | 208 | 65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 | 208 | 80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 | 208 | 100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 | 208 | 125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 | 208 | 150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 | 256 | 200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 | 256 | 250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 | 256 | 300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 | 256 | 350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 | 346 | 400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 | 346 |
|
