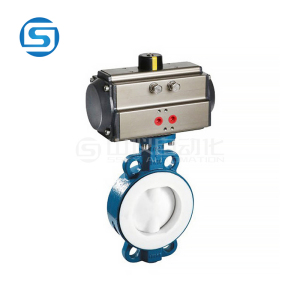

D641F4/46气动衬氟法兰蝶阀产品概述:
D641F4/46气动衬氟法兰蝶阀适用在-50℃~150℃度的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用气动衬氟蝶阀是由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
阀门材料： 铸铁、碳钢、不锈钢
密封材料： 天燃橡胶（NR）-20～+85℃
乙丙橡胶(EPDM)-40～+125℃
丁qing橡胶（NBR）-20～+82℃
硅橡胶（SI）-70～+150℃
氟橡胶（FPM）-23～+150℃
氟丁橡胶（CR）0～+80℃
丁基橡胶（IIR）-40～+100℃
聚四氟乙烯塑料（PTFE）+10～+150℃
法兰连接尺寸： GB4216-84，GB9115-88
结构长度： GB2221-89；
压力试验： GB?T13927-92；
适用介质： 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。
D641F4/46气动衬氟法兰蝶阀主要性能规范：
公称通径（DN） | L | D | D1 | Z-Φd | H | H0 | A | B |
50 | 43 | 165 | 125 | 4-18 | 63 | 315 | 180 | 65 |
65 | 46 | 185 | 145 | 4-18 | 70 | 330 | 180 | 65 |
80 | 46 | 200 | 160 | 8-18 | 83 | 390 | 245 | 72 |
100 | 52 | 220 | 180 | 8-18 | 105 | 431 | 245 | 72 |
125 | 56 | 250 | 210 | 8-18 | 115 | 455 | 245 | 72 |
150 | 56 | 285 | 240 | 8-22 | 137 | 626 | 355 | 93 |
200 | 60 | 340 | 295 | 8-22 | 164 | 720 | 350 | 93 |
250 | 68 | 395 | 350 | 12-22 | 206 | 800 | 550 | 350 |
300 | 78 | 445 | 400 | 12-22 | 230 | 860 | 600 | 350 |
350 | 78 | 505 | 460 | 16-22 | 248 | 883 | 600 | 350 |
400 | 102 | 565 | 515 | 16-26 | 289 | 972 | 600 | 350 |
450 | 114 | 615 | 565 | 20-26 | 320 | 1043 | 750 | 380 |
500 | 127 | 670 | 620 | 20-26 | 343 | 1098 | 750 | 380 |
600 | 154 | 780 | 725 | 20-30 | 413 | 1236 | 750 | 380 |
700 | 165 | 895 | 840 | 24-30 | 478 | 1431 | 750 | 380 |
800 | 190 | 1015 | 950 | 24-33 | 525 | 1488 | 750 | 380 |
