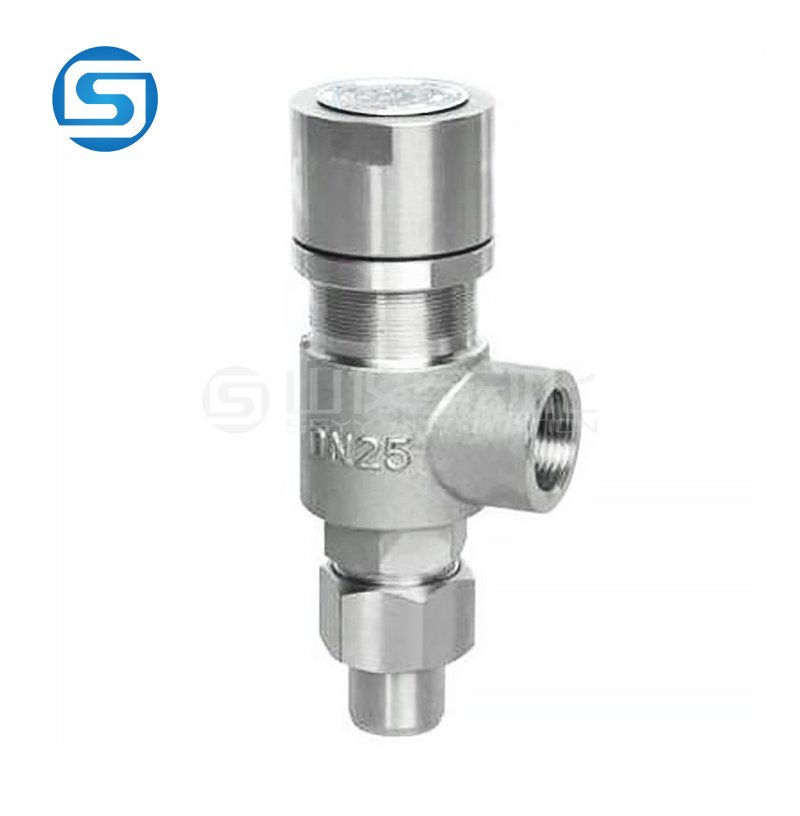

型号:A42H
通径:DN15-DN300
压力范围:0.6-6.4MPA
工作温度:0-300℃
阀体材质:WCB CF8 CF8M
适用介质:气体
操作方式:自动
产品概述:
A42H-160C型安全阀适用于工作温度≤200℃的空气、氮氢混合气等介质的设备和管路上。A42H-160P/R、A42H-320P/R型适用于工作温度≤200℃有腐蚀性气体的设备和管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准。
主要连接尺寸:
型号 | 公称通径 | do | d | M | D | K | Z-φd | b | d1 | C | M1 | D1 | K1 | Z1-φd | b1 | L | L1 | ≈H |
A42H-160 | 15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 |
20 | 10 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 | |
25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | 40 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 130 | 135 | 314 | |
32 | 15 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 150 | 150 | 390 | |
40 | 20 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 65 | 74 | M80×3 | 200 | 145 | 6-29 | 40 | 180 | 165 | 495 | |
50 | 25 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 80 | 94 | M100×3 | 225 | 170 | 6-33 | 45 | 190 | 190 | 510 |
