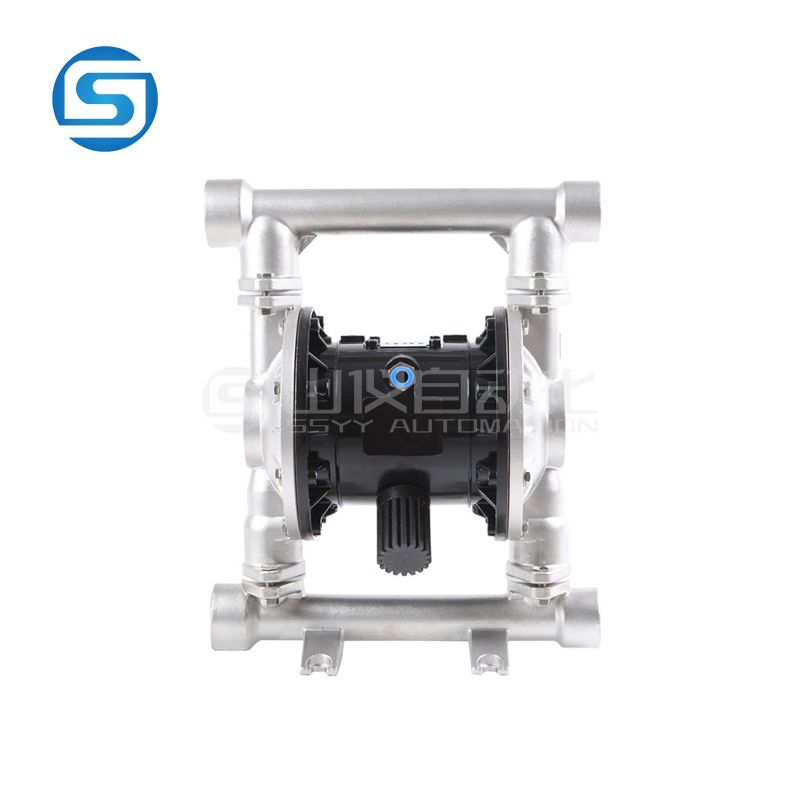

QBY3铸钢气动隔膜泵

产品概述：

应用范围

本公司生产的气动隔膜泵已经应用到大部分领域:

石油化工-油舱清洗、油泥、石油、石油挥发性7油的输送。化学制品-酸、碱、乳胶、溶剂、电镀。

油漆和油墨。

开采-下水道清洗、煤淤泥、岩浆泥。纸浆和纸业-印刷油墨、造纸业纸浆。

食品和制药-糖浆剂、酒精、甘油、软膏、片剂糊、油品。树脂和粘合剂。

作为各种固液分离设备的前级送压装置。。公用事业-污水处理、污染液体。

主要特点

不需润滑。

介质和泵运动部件完全隔开，输送有毒、腐蚀性介质时，不会外漏。。能耗低,空气泄漏小。

成本低,维修时需要更换的配件少。使用寿命长,耐高温性能好。螺栓连接结构,操作安全。优势

不会产生电火花，空转而不会损坏，自启动，易于操作和控制。

多种泵体材料和隔膜材料供选择，能输送各种各样的液体，甚至一些危险品。无轴承、无机械密封、无接管,易于维修。

流量和扬程可以通过配气阀的开度大小来调节。。吸程可以通过压力来控制。可以抽取高粘性的和低粘性的液体。

一般不用要灌引水,吸程高达7米，扬程高达60米。可以放在介质中工作。

工作原理

气动隔膜泵以压缩空气为动力，按照1:1压力比设计而成。气动隔膜泵有两个气室和两个工作腔，隔膜分别安装在两个气室和工作腔之间，相互通过中间轴连接。当向隔膜泵通气时，气首先进入一个气室，此时，隔膜突然向外扩张，这侧的工作腔空间瞬间变小，故作压挤运动，液体便被排出工作腔外。于此同时，另一侧的隔膜由于中间轴的拉力作用做收缩运动，另侧的工作腔空间瞬间变大，就产生吸力，将液体吸入工作腔内。经过换向阀和配气阀的不断换气和排气，隔膜泵就一直这样做往复运动，从而达到了抽送液体的作用。

空气的转换是通过配气阀里面的活塞实现的，活塞运动到一端，空气排到一端，运动到另一端，空气就排到另一端，如此不停的动作，从而达到换气的目的，加上里面的单向阀球和球座，来共同完成液体的单向流动。
