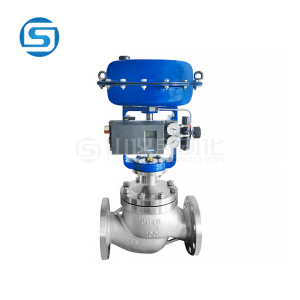

ZJHM气动套筒调节阀产品概述：
ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
ZJHM气动套筒调节阀产品特点：
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可调节由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
ZJHM气动套筒调节阀执行机构主要技术参数：
公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
阀座直径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 | ||||||
额定流量 | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | ||||||
等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||||
公称压力MPa | 0.61.64.06.4 | ||||||||||||||||||
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
流量特性 | 直线、等百分比、快开型 | ||||||||||||||||||
介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||||||||
法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产 | ||||||||||||||||||
阀体材质 | PN | 0.6,1.6 | WCB(ZG230-450)CF3CF8CF8M | ||||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M | ||||||||||||||||||
阀体型式 | 直通单座铸造球型阀 | ||||||||||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M | ||||||||||||||||||
上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | ||||||||||||||||||
可调比R | 50:1 | ||||||||||||||||||
气源接头 | M16×1.5 | ||||||||||||||||||
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。
ZJHM气动套筒调节阀执行机构主要技术参数：
型 号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | |
有效面积cm2 | 350 | 350 | 560 | 900 | |
行 程mm | 16 | 25 | 40 | 60 | |
弹簧范围KPa | 20～100(标准)；40～200；80～240；20～60；60～100 | ||||
ZJHM气动套筒调节阀执行机构性能指标：
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差％ | 不带定位器 | ±5.0 | 始 | 气关 | 不带定位器 | 始点 | ±5.0 |
终点 | ±2.5 | ||||||
带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
回差％ | 不带定位器 | 3.0 | 气开 | 不带定位器 | 始点 | ±2.5 | |
终点 | ±5.0 | ||||||
带定位器 | 1.0 | 带定位器 | 始点 | ±1.0 | |||
终点 | ±1.0 | ||||||
死区％ | 不带定位器 | 3.0 | |||||
带定位器 | 0.4 | 允许泄漏量L/h | 1×10-3× | ||||
额定行程偏差％ | ±2.5 | ||||||
