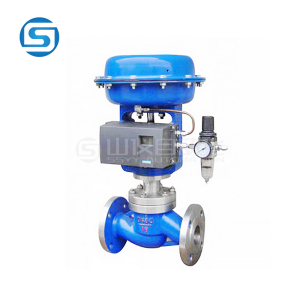

ZJHP气动单座调节阀概述：
气动调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。ZJHP气动调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。单座气动调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
ZJHP气动单座调节阀可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。
ZJHP气动单座调节阀主要零件材料：
零件名称 | 材料 | 温度范围 |
阀体上阀盖 | HT200 | -20～200℃ |
ZG230-450 | -40～450℃ | |
ZG1Cr18Ni9Ti | -250～550℃ | |
ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
阀芯、阀座 | 1Cr18Ni9 | -250～550℃ |
0Cr18Ni12Mo2Ti | -250～550℃ | |
填 料 | 聚四氟乙烯 | -40～200℃ |
膜 片 | 丁晴橡胶夹增强涤沦织物 | |
压缩弹簧 | 60Si2Mn | |
膜 盖 | A3 |
ZJHP气动单座调节阀调节机构主要技术参数：
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||
公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
流量特性 | 直线、等百分比、快开型 | |||||||||||||||||
介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||||
法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||
阀体材质 | PN | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||
4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||
阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||
上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||||
可调比R | 50:1 | |||||||||||||||||
气源接头 | M16×1.5 | |||||||||||||||||
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
ZJHP气动单座调节阀执行机构主要技术参数：
型号 | ZHA-22 | ZHA-23 | ZHB-34 | ZHA-45 | ZHA-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
行程mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围KPa | 20～100(标准):40～200; | ||||
ZJHP气动单座调节阀性能指标：
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差% | 不带定位器 | ±5.0 | 始 | 气关 | 不带定位器 | 始点 | ±5.0 |
带定位器 | ±1.0 | 终点 | ±2.5 | ||||
回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | ||||||
带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
终点 | ±5.0 | ||||||
死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | ||||||
带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | ||||
ZJHP气动单座调节阀外形尺寸mm：
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
