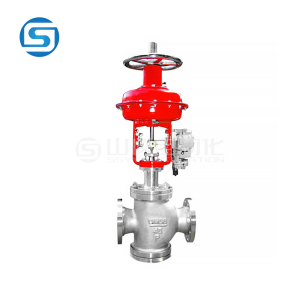

ZJHN气动双座调节阀
  • ZJHN气动双座调节阀

ZJHN气动双座调节阀

ZJHN气动双座调节阀的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、PN16、PN40、PN64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。气动调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性拆装方便等优点。ZJHN调节阀广泛应用于控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。 气动薄膜双座调节阀特别适用于允许压差较大,而允许泄漏量也较大的不是很清洁的介质场合。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

  ZJHN气动双座调节阀概述:
  ZJHN气动双座调节阀的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、PN16、PN40、PN64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。气动调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性拆装方便等优点。ZJHN调节阀广泛应用于控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。 气动薄膜双座调节阀特别适用于允许压差较大,而允许泄漏量也较大的不是很清洁的介质场合。


  ZJHN型气动双座调节阀产品特点:

  1、 顶底、层双导向双座调节阀,工作时稳定性好。

  2、有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。

  3、阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。

  4、不平衡力小,允许使用压差较大。

  5、执行机构采用多弹簧结构,高度减小30%。重量减轻30%。

  6、可调范围大,固有可调比为50%。


  ZJHN气动双座调节阀主要零件材料 :

零件名称

材料

温度范围

阀体上阀盖

HT200

-20~200℃

ZG230-450

-40~450℃

ZG1Cr18Ni9Ti

-250~550℃

ZG0Cr18Ni12Mo2Ti

-250~550℃

阀芯、阀座

1Cr18Ni9

-250~550℃

0Cr18Ni12Mo2Ti

-250~550℃

填 料

聚四氟乙烯

-40~200℃

膜 片

丁晴橡胶夹增强涤沦织物


压缩弹簧

60Si2Mn


膜 盖

A3


  ZJHN气动双座调节阀规格与技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

400

额定流量系数kv

10

16

25

40

63

100

250

250

400

630

100

1600

2700

公称压力MPa

1.6 4.0 6.4

行 程mm

16

25

40

63

100

介质温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

流量特性

直线、等百分比

法兰标准

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体
材质

PN
(MPa)

1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.0

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖型式

普通式(常温型),热片式(中温型)

可调比

30:1

气源接头

M16×1.5

  注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。

  ZJHN气动薄膜双座调节阀执行机构主要技术参数

型 号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行 程mm

10

16

25

40

60

1000

弹簧范围KPa

20~100(标准);20~100、40~200、20~60、60~100、80~240


  ZJHN气动薄膜双座调节阀主要技术性能指标

项目

指标值

基本误差%

不带定位器

±5.0

带定位器

±1.0

回差%

不带定位器

3.0

带定位器

1.0

死区%

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

  可配附件定位器:电气阀门定位器手轮 电磁阀 限位开关 电/气转换器 空气过滤减压器

  ZJHN气动薄膜双座调节阀允许压差

供气压力
MPa

弹簧压力
KPa

公称通径

25

32

40

50

65

80

100

125

150

200

250

300


0.14

20-100

5.4

4.4

4.9

3.8

4.7

3.6

2.8

3.75

2.7

2.15

2.0

1.7


0.24

40-200

10.8

8.8

9.8

7.6

9.4

7.2

5.6

7.5

5.4

4.3

4.0

3.4


  注:使用条件为阀杆在介质流出端关闭时P2=0状态下。

  ZJHN气动双座调节阀外形尺寸

公通通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L
(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

335

425

460

560

740

805

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

750

820

H
(mm)

普通型

567

570

645

650

877

887

899

1058

1068

1110

1498

1574

散热片型

697

700

775

780

1040

1050

1062

1257

1267

1309

1743

1819

H1(mm)

117

120

139

144

188

208

220

268

278

320

441

503

D(mm)

225

360

470

620

重量(KG)

33

35

47

51

98

111

148

236

292

433

760

920
