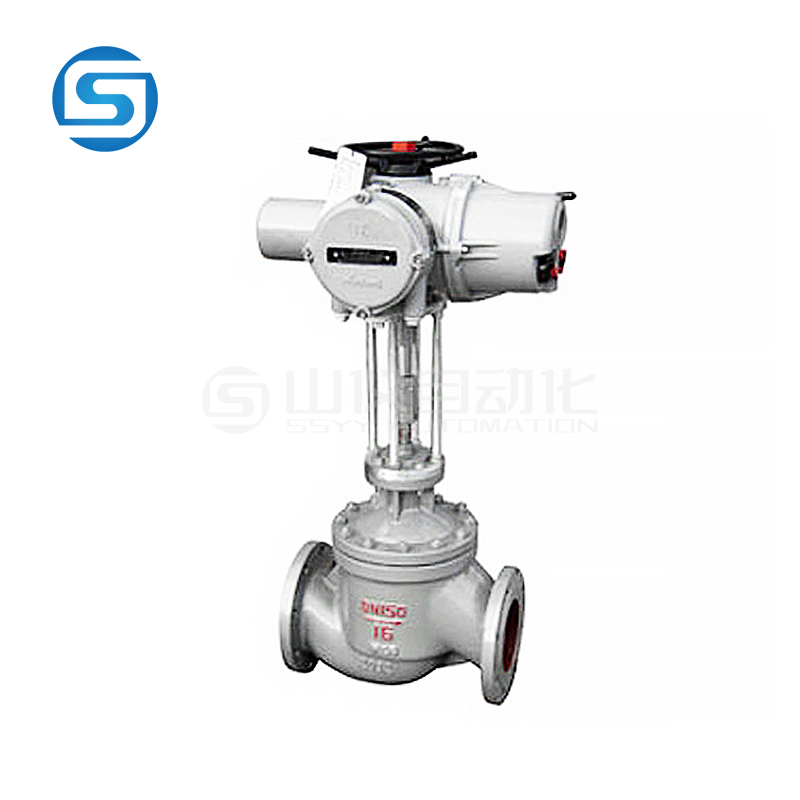

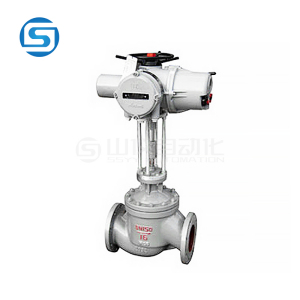

CV3000-DHCB电动笼式调节阀
  • CV3000-DHCB电动笼式调节阀

CV3000-DHCB电动笼式调节阀

CV3000-DHCB电动笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作 力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-1标准。该CV3000调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用电动执行机构,其结构紧凑,输出力大。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

CV3000-DHCB电动笼式调节阀产品概述:

  CV3000-DHCB电动笼式调节阀是压力平衡式调节阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作 力小。另外,密封型式采用单座密封,流量特性曲线精度高,符合IEC534-1标准。该CV3000调节阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用电动执行机构,其结构紧凑,输出力大。


CV3000-DHCB电动笼式调节阀技术参数和性能指标

阀体

阀体型式直通铸造球形阀
公称通径100~300mm
公称压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa

连接型式

法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接 对接焊BW
阀体材料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖
常温型(P)-17~+230℃
伸长Ⅰ型(EⅠ)-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ)整体式(E2I)-100~-45℃ 焊接式(E2W)-196~-100℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料

注:工作温度不准超过各种材料的允许范围

阀内组件

阀芯型式先导式阀芯
组件材料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金

执行机构

机构型式
DKZ系列电动执行机构;
361L系列电子式电动执行机构;
SKZ系列电子式电动执行机构;
PSL系列电子式电动执行机构

输入信号

DKZ执行机构: Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω)
361L执行机构: 4~20mA·DC、1~5V·DC(输入电阻250Ω)
SKZ执行机构: 4~20mA·DC、1~5V·DC
PSL执行机构: 4~20mA·DC


电源电压


DKZ执行机构:220V,50Hz
361L执行机构:220V,50Hz
SKZ执行机构:单相控制220V,50Hz
PSL执行机构:单相控制220V,50Hz;三相控制380V,50Hz
手动机构
DKZ执行机构:手轮
361L执行机构:离合式
SKZ执行机构:手轮
PSL执行机构:手轮

作用型式

电关式或电开式

附件

定位器、手轮机构、阀位传送器等

性能

泄漏量 符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
回差
配DKZ执行机构为1.5%; 配361L执行机构为2%;
配SKZ执行机构为1%;
配PSL执行机构为1%
基本误差
配DKZ执行机构为±2.5%;
配361L执行机构为±2%;
配SKZ执行机构为±1.5%;
配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料时

可调范围

50:1

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保
