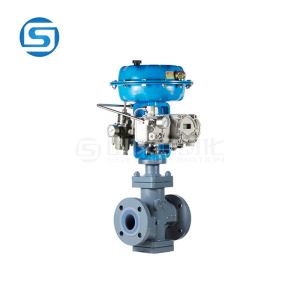

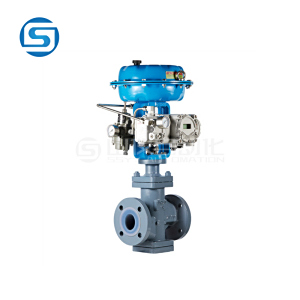

CV3000-HTSW波纹管密封单座调节阀
  • CV3000-HTSW波纹管密封单座调节阀

CV3000-HTSW波纹管密封单座调节阀

CV3000-HTSW波纹管密封单座调节阀是一种顶导向结构的调节阀。阀体结构紧凑,流体通道呈S流线型,压降损失小,流量大,可调范围广。上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

CV3000-HTSW波纹管密封单座调节阀产品概述:

  CV3000-HTSW波纹管密封单座调节阀是一种顶导向结构的调节阀。阀体结构紧凑,流体通道呈S流线型,压降损失小,流量大,可调范围广。上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一。

  由于波纹管元件本身变形性和卓著的抗_老化性,这种CV3000调节阀克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管——填料双重密封结构,安全可靠性更好。因此,它在剧毒、强腐蚀性、放射性等稀有特殊介质的自动控制系统中得到广泛应用。


CV3000-HTSW波纹管密封单座调节阀技术参数和性能指标

阀体

阀体型式直通单座铸造球形阀
公称通径40、50、65、80、100、150、200mm
公称压力
ANSI: 125、150、300Lb
JIS: 10、16、20K
PN: 1.6、4.0MPa

连接型式


法兰连接 RF、RJ
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
阀体材料铸钢(ZG230-450) 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖
常温型(P)-17~+230℃
伸长Ⅰ型(EⅠ)-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ)-100~-45℃
注:工作温度不准超过各种材料的允许范围
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式单座柱塞型阀芯
组件材料
WCB、不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20~100、40~120、80~240KPa
供气压力140~400kPa
气源接口Rc 1/4
环境温度-30~+70℃

作用型式

气—关式或气—开式

附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

泄漏量
金属阀座:小于阀额定容量的0.5%,符合ANSI B16.104-1976Ⅱ级
软阀座:小于阀额定容量的10-7,符合ANSI B16.104-1976Ⅵ级
回差
带定位器:小于全行程的1%
不带定位器:小于全行程的3%
基本误差
带定位器:小于全行程的±3%
不带定位器:小于全行程的±11%
注:采用标准的V型聚四氟乙烯填料时

可调范围

50:1

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保
