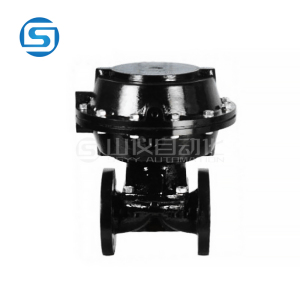

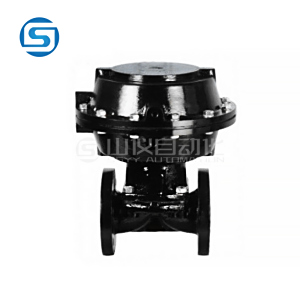

EG641J英标往复式气动隔膜阀开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
EG641J英标气动衬胶隔膜阀（往复式）主要零件的材料：
| 零件名称 | 阀体 | 气缸、气缸盖 | 阀杆 | 隔膜、薄膜 | 薄膜压板 | |
| 材料 | HT200 | 35 | 35 | 氟丁橡胶、氟塑料 | Q235-A |
1、设计与制造按：GB12239或BS5156
2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504
4、试验与检验按：GB/T13927或BS5156
EG641J英标气动衬胶隔膜阀（往复式）性能规范：
| 型号 | 公称压力 PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度 （℃） | |
| 壳体试验 | 密封试验 | ||||
| EG641W/J/FS-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体J．一般腐蚀性流体 FS。强酸、碱及各种有机溶剂 （熔融碱金属及无素氟除外） | ≤100 ≤85 ≤150 |
| EG641W/J/FS-10 | 1.0 | 1.5 | 1.1 | ||
| EG641W/J/FS-16 | 1.6 | 2.4 | 1.76 | ||
EG641J英标气动衬胶隔膜阀（往复式）外形尺寸、连接尺寸及质量：
| 型号 | 公称通径 DN(mm) | 尺 寸（mm） | 气 动 装 置 | 质量 ㎏ | |||||||||
| L | D1 | D | n-d | H | B | 代号 ES | 耗气量 Cn3 | 气源压力 MPa | 气源 接头 in | ||||
| J型 | W型 | ||||||||||||
| EG641W/J/FS-16 | 20 | 121 | 117 | 75 | 105 | 4-13.5 | 136 | 168 | 54 | 163.87 | 0.3 | 1/8 | 5 |
| 25 | 131 | 127 | 85 | 115 | 4-13.5 | 144 | 168 | 54 | 196.65 | 0.3～0.4 | 1/8 | 6.2 | |
| 32 | 150 | 146 | 100 | 140 | 4-17.5 | 209 | 260 | 55 | 229.4 | 0.3～0.4 | 1/8 | 7 | |
| 40 | 163 | 159 | 110 | 150 | 4-17.5 | 227 | 260 | 55 | 1458.7 | 0.3～0.4 | 1 1/4 | 13 | |
| 50 | 194 | 190 | 125 | 165 | 4-17.5 | 231 | 260 | 55 | 3162.7 | 0.3～0.4 | 1 1/4 | 23 | |
| EG641W/J/FS-10 | 65 | 220 | 216 | 145 | 185 | 4-17.5 | 252 | 260 | 55 | 3243 | 0.3～0.4 | 1 1/4 | 27 |
| 80 | 258 | 254 | 160 | 200 | 8-17.5 | 285 | 425 | 56 | 6636.8 | 0.4～0.5 | 3/8 | 56 | |
| 100 | 309 | 305 | 180 | 220 | 8-17.5 | 360 | 425 | 57 | 6948 | 0.4～0.5 | 3/8 | 60 | |
| 125 | 362 | 356 | 210 | 250 | 8-17.5 | 370 | 425 | 57 | 7374.2 | 0.4～0.5 | 3/8 | 68 | |
| 150 | 412 | 406 | 240 | 285 | 8-22 | 462 | 549 | 58 | 10652 | 0.5 | 3/8 | 155 | |
| EG641W.J.FS-6 | 200 | 527 | 521 | 295 | 340 | 8-22 | 544 | 549 | 58 | 16715 | 0.6 | 3/8 | 196 |
