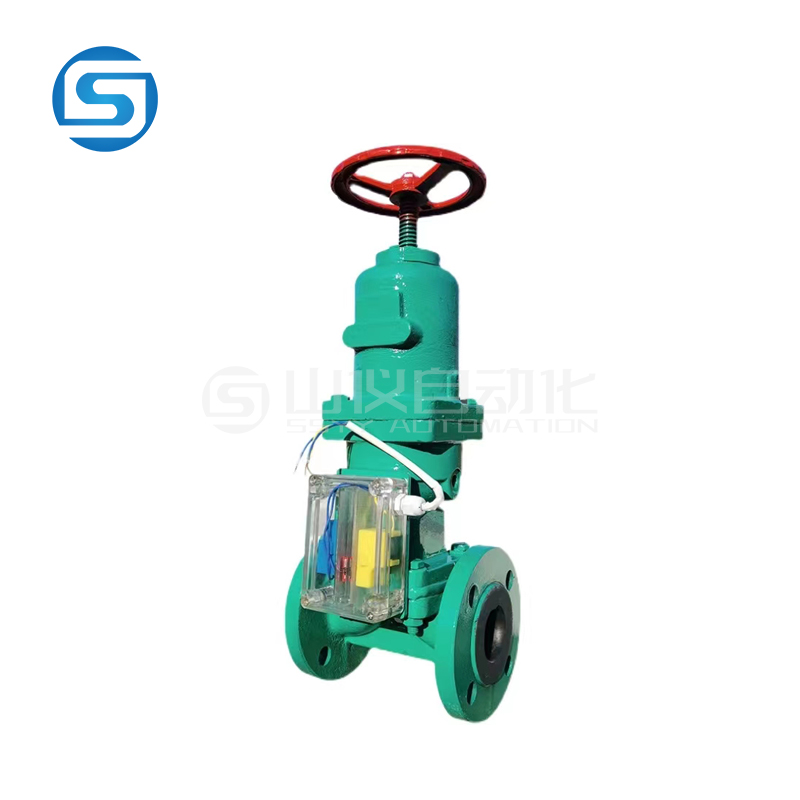

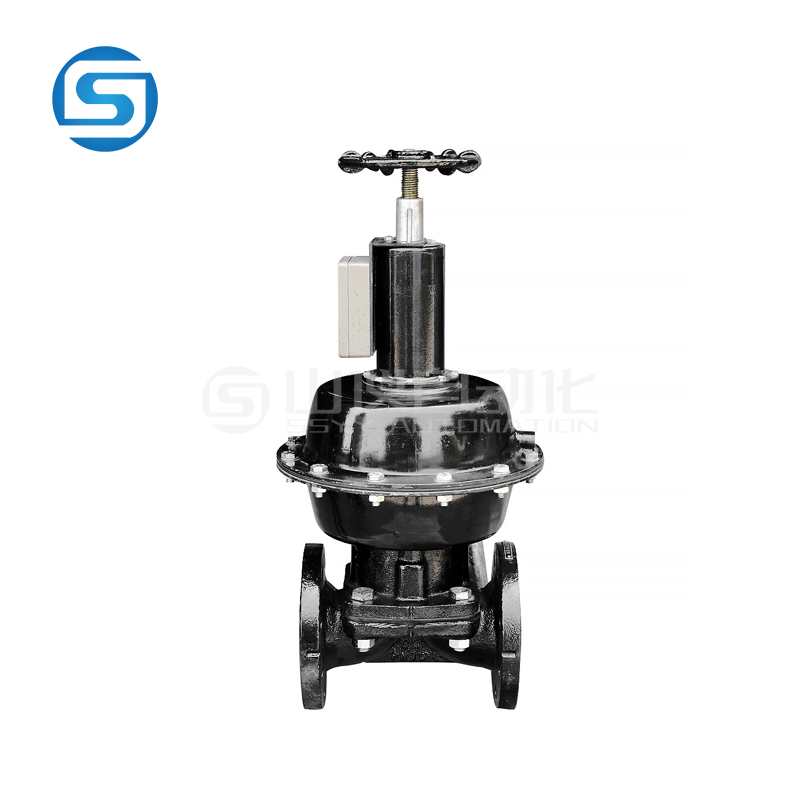

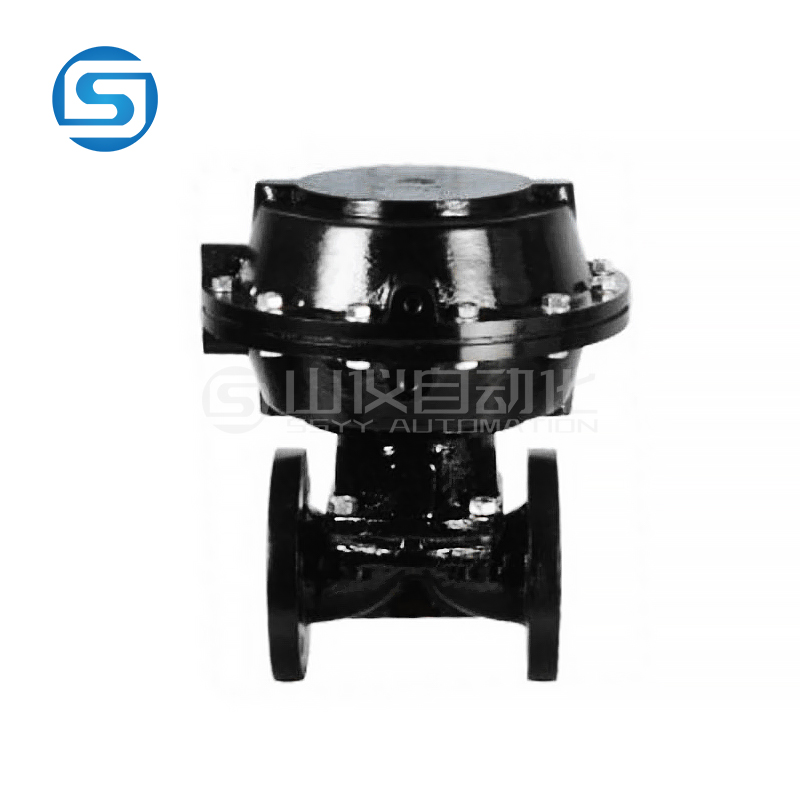

G6B41J衬胶气动隔膜阀概述：
隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流。可广泛应用于各种腐蚀性流体以及纤维状，粉末状介质。连接方式：法兰。驱动方式有：手动，气动，电动。气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。当气源故障时，可操作手轮启闭。
G6B41J衬胶气动隔膜阀应用规范：
设计与制造:GB/T12239、BS5156
结构长度按：GB/T12221、B5156
法兰连接尺寸接：GB/T4216、BS4504
试验与检验按：GB/T13927、BS5156
G6B41J衬胶气动隔膜阀主要零部件材质：
零件名称 | 阀体 | 阀瓣、阀盖、薄膜压头 | 汽缸、汽缸盖 | 螺杆、阀杆、压簧杆 | 隔膜、薄膜 |
材料 | HT200衬氟塑料、衬橡胶 | HT200 | HT200 ZL102 | 35 | 氯丁橡胶、氟塑料 |
G6B41J衬胶气动隔膜阀主要技术参数：
公称压力 （MPa） | 试验压力Ps（MPa） | 适用介质 | 工作温度 （℃） | ||
壳体试验 | 密封试验 | ||||
0.6 | 0.9 | 0.66 | W、非腐蚀性流体 | ≤100 | |
1.0 | 1.5 | 1.1 | J、一般腐蚀性流体 | ≤85 | |
Fs、强酸、碱及各种有机溶剂 （溶融碱金属及元素氟除外） | ≤150 | ||||
G6B41J衬胶气动隔膜阀外形尺寸、连接尺寸及重量：
国标常闭式衬胶气动隔膜阀
型号 | 公称通径DN（mm） | 尺寸（mm） | 气动装置（mm） | 质量（kg） | ||||||
L | D1 | D | n-d | H1 | D0 | 耗气量cm3 | 气源压力MPa | |||
国标常闭式 G6B41W/J/Fs-6 G6B41W/J/Fs-10 | 25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395X10 | 0.4 | 8 |
32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082X102 | 0.4 | 15 | |
40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082X102 | 0.4 | 17 | |
50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235X102 | 0.4~0.5 | 26 | |
65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725X103 | 0.4~0.5 | 32 | |
80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725X103 | 0.4~0.5 | 56 | |
100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458X103 | 0.4~0.5 | 100 | |
125 | 400 | 210 | 250 | 8-17.5 | 823 | 320 | 1.409X104 | 0.4~0.5 | 170 | |
150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868X104 | 0.5 | 232 | |
200 | 570 | 295 | 340 | 8-22 | 1275 | 400 | 4.619X104 | 0.5 | 386 | |
国标常开式衬胶气动隔膜阀
型号 | 公称通径DN（mm） | 尺寸（mm） | 气动装置（mm） | 重量（kg） | ||||||
L | D1 | D | n-d | H1 | D0 | 耗气量cm3 | 气源压力MPa | |||
国标常开式 G6K41W/J/Fs-6 G6K41W/J/Fs-10 | 25 | 145 | 85 | 115 | 4-13.5 | 306 | 120 | 2.395X10 | 0.4 | 7.5 |
32 | 160 | 100 | 140 | 4-17.5 | 306 | 140 | 6.082X102 | 0.4 | 14.3 | |
40 | 180 | 110 | 150 | 4-17.5 | 415 | 140 | 6.082X102 | 0.4 | 16.5 | |
50 | 210 | 125 | 165 | 4-17.5 | 458 | 160 | 1.235X102 | 0.4~0.5 | 24 | |
65 | 250 | 145 | 180 | 4-17.5 | 458 | 160 | 3.725X103 | 0.4~0.5 | 30 | |
80 | 300 | 160 | 200 | 4-17.5 | 642 | 200 | 3.725X103 | 0.4~0.5 | 51 | |
100 | 350 | 180 | 220 | 8-17.5 | 710 | 240 | 9.458X103 | 0.4~0.5 | 92 | |
125 | 400 | 210 | 250 | 8-17.5 | 804 | 320 | 1.409X104 | 0.4~0.5 | 148 | |
150 | 460 | 240 | 285 | 8-22 | 920 | 320 | 2.868X104 | 0.5 | 200 | |
200 | 570 | 295 | 340 | 8-22 | 1145 | 400 | 4.619X104 | 0.5 | 275 | |
