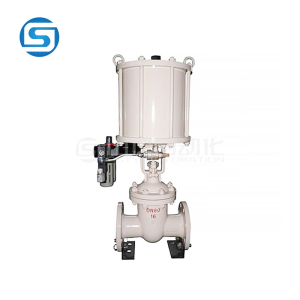

Z641气动闸阀

Z641气动闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

立即咨询

联系方式

电话: 021-52137660 18964501477(同微信)

Z641气动闸阀产品概述：

　　Z641气动闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。

　　为了配合用户实现操作自动化，本公司除供应本系列产品之外，还可单独提供包括支架在内的气缸体，帮助用户对已有的种类繁多的手动闸阀进行改造，将双缸气动执行机构部分安装在手动闸阀的阀体大盖上，即可构成双缸式气动-手动两用闸阀。

　　由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。

Z641气动带手动楔式闸阀主要性能参数：

　　公称压力:1.6,2.5.4.0.6.4MPa

　　使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）

　　公称通径：DN50～800mm

　　阀体材质:304.306.316L.WCB.HT200

　　连接法兰：JB/T79．GB913．HG20592

　　适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体

　　作用方式：切断型，调节型,手动控制

　　电源电压：220VAC、24VAC

　　输入信号:4～20mA/1～5VDC

　　0～20mA/0～10VDC

性能规范

1、阀体性能

型号	公称压力PN(MPa)	阀体试验压力 PN(MPa)		工作温度（℃）
		阀体试验压力 PN(MPa)		120	200	225	250	300	350	400	425
		强度试验	密封试验	工作压力P(MPa)
Z641T-10	1.6	2.4	1.6	-	1.6	-	1.5	1.3	1.2	1.0	0.9
Z641H-25	2.5	3.8	2.5	-	2.5	-	2.3	2.0	1.8	1.6	1.4
Z641H-40	4.0	6.0	4.0	-	4.0	-	3.6	3.2	2.8	2.6	2.2
Z641H-64	6.4	9.6	6.4	-	6.4	-	5.7	5.2	4.6	3.8	3.6

2、气缸性能

型号	公称压力 PN(MPa)	气缸密封试验压力 PN(MPa)	气缸工作压力 PN(MPa)
Z641T-10 Z641H-25 Z641H-40 Z641H-64	0.6	0.6	0.4～0.6

3、耗气量
[净化压缩空气压力：0.4MPa(表)] 闸阀的气缸单程耗气量(以压缩空气体积计算)

气缸直径D(mm)	50	80	100	150	200	250	300	350	400
耗气量(m)	0.0023	0.0029	0.0033	0.0084	0.0169	0.0198	0.0320	0.0636	0.0707

主要零件材质：

阀体、阀盖、阀板	铸钢
阀体及闸板的密封面	合金钢
阀杆	不锈钢
双头螺栓	35号钢
气缸	20号无缝钢管
活塞	铸铝合金
手动螺母	青铜
密封圈	石棉橡胶板缠绕式金属石墨垫片
活塞环及轴环	耐油橡胶○型圈
填料函	石墨石棉绳

PN1.6MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18		54
100	215	180	155	20	3	300	1200	160	350	8-18		100
150	280	240	210	24	3	350	1380	219	400	8-23		135
200	335	295	265	26	3	400	1580	273	400	12-23		270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25		480
350	520	470	435	34	4	550	2180	426	500	16-25		570
400	580	525	485	36	4	600	2325	459	550	16-30		900
450	640	585	545	40	4	650	2570	500	550	20-30		1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

PN2.5MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	22	3	280	1100	160	300	8-18		54
100	230	190	160	24	3	300	1200	160	350	8-23		105
150	300	250	218	30	3	350	1380	219	400	8-25		190
200	360	310	278	34	3	400	1580	273	400	12-25		280
250	425	370	332	36	3	450	1710	273	400	12-30	M20×1.5	405
300	485	430	390	40	4	500	1880	325	500	16-30		535
350	550	490	448	44	4	550	2180	426	500	16-34		720
400	610	550	405	48	4	600	2325	459	550	16-34		1200
450	660	600	555	50	4	650	2570	500	550	20-34		1910
500	730	660	610	52	4	700	2800	650	600	20-41	M24×1.5	2250
600	840	770	718	56	5	800	3010	730	600	20-41	M27×1.5	3100

PN4.0MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	160	125	100	20	3	250	890	160	300	4-18	M12×1.25	62
80	195	160	135	22	3	310	1150	219	350	8-18		130
100	230	190	160	24	3	350	1300	273	400	8-23		155
150	300	250	218	30	3	450	1450	273	400	8-25		240
200	375	320	282	38	3	550	1660	325	500	12-30	M20×1.5	280
250	445	385	345	42	3	650	1860	325	500	12-34		305
300	510	450	408	46	4	750	2010	426	500	16-34		580
350	570	510	465	52	4	850	2350	459	550	16-34		770
400	655	585	535	58	4	950	2530	600	550	16-41		1260
450	680	610	560	60	4	1050	2780	650	600	20-41	M24×1.5	1680
500	755	670	612	62	4	1150	3100	730	600	20-48	M27×1.5	2150

PN6.4MPa 主要连接尺寸和外形尺寸：

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	气源接头	重量Kg
50	175	135	105	26	3	250	865	160	250	4-23	M12×1.25	85
80	210	170	140	30	3	310	1170	300	300	8-23		125
100	250	200	168	32	3	350	1280	350	350	8-25		178
150	340	280	240	38	3	450	1470	400	400	8-34		305
200	405	345	300	44	3	550	1650	400	400	12-34	M20×1.5	410
250	470	400	350	48	3	650	1810	400	400	12-41		690
300	530	460	412	54	4	750	1960	500	500	16-41		770
350	595	525	475	60	4	850	2240	500	500	16-41		980
400	670	585	525	66	4	930	2450	550	550	16-48	M24×1.5	1970
