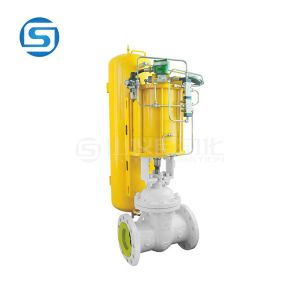

Z6S41气动带手动楔式闸阀
  • Z6S41气动带手动楔式闸阀

Z6S41气动带手动楔式闸阀

Z6S41气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

Z6S41气动带手动楔式闸阀产品概述:

  Z6S41气动带手动楔式闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。


Z641气动闸阀主要性能参数:

公称压力:1.6,2.5.4.0.6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
公称通径:DN50~800mm
阀体材质:304.306.316L.WCB.HT200
连接法兰:JB/T79.GB913.HG20592
适用介质:空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式:切断型,调节型,手动控制
电源电压:220VAC、24VAC
输入信号:4~20mA/1~5VDC
0~20mA/0~10VDC


型号
Z6S41H-25
Z6S41H-16
Z6S41T-10
公称通径DN(mm)
50~600
40~400
40~400
适用介质
水、蒸气
、油品
水、蒸气
水、蒸气
介质温度(℃)
425
425
200
气缸工作压力(表)MPa
0.4~0.6


Z6S41气动闸阀性能规范:

1、阀体性能
型号
公称压力PN(MPa)
阀体试验压力
PN(MPa)
工作温度(℃)
120
200
225
250
300
350
400
425
强度试验
密封试验
工作压力P(MPa)
Z6S41T-10
1.6
2.4
1.6
-
1.6
-
1.5
1.3
1.2
1.0
0.9
Z6S41H-25
2.5
3.8
2.5
-
2.5
-
2.3
2.0
1.8
1.6
1.4
Z6S41H-40
4.0
6.0
4.0
-
4.0
-
3.6
3.2
2.8
2.6
2.2
Z6S41H-64
6.4
9.6
6.4
-
6.4
-
5.7
5.2
4.6
3.8
3.6


2、气缸性能

型号

公称压力?

气缸密封试验压力

气缸工作压力

PN(MPa)

PN(MPa)

PN(MPa)

Z6S41T-10

0.6

0.6

0.4~0.6

Z6S41H-25

Z6S41H-40

Z6S41H-64


3、耗气量

[净化压缩空气压力:0.4MPa(表)]??????闸阀的气缸单程耗气量(以压缩空气体积计算)
气缸直径D(mm)
50
80
100
150
200
250
300
350
400
耗气量(m)
0.0023
0.0029
0.0033
0.0084
0.0169
0.0198
0.0320
0.0636
0.0707


Z6S41气动闸阀主要零件材质

阀体、阀盖、阀板
铸钢
阀体及闸板的密封面
合金钢
阀杆
不锈钢
双头螺栓
35号钢
气缸
20号无缝钢管
活塞
铸铝合金
手动螺母
青铜
密封圈
石棉橡胶板
缠绕式金属石墨垫片
活塞环及轴环
耐油橡胶○型圈
填料函
石墨石棉绳


PN1.6MPa 主要连接尺寸和外形尺寸mm

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

16

3

250

865

160

250

4月18日

M12×1.25

42

80

195

160

135

20

3

280

1100

160

300

8月18日

54

100

215

180

155

20

3

300

1200

160

350

8月18日

100

150

280

240

210

24

3

350

1380

219

400

8月23日

135

200

335

295

265

26

3

400

1580

273

400

12月23日

270

250

405

355

320

30

3

450

1710

273

400

12月25日

M20×1.5

350

300

460

410

375

30

4

500

1880

325

500

12月25日

480

350

520

470

435

34

4

550

2180

426

500

16-25

570

400

580

525

485

36

4

600

2325

459

550

16-30

900

450

640

585

545

40

4

650

2570

500

550

20-30

1560

500

705

650

608

44

4

700

2800

600

600

20-34

M24×1.5

1820

600

840

770

718

48

5

800

3010

600

600

20-41

M27×1.5

2850


PN2.5MPa 主要连接尺寸和外形尺寸mm

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

20

3

250

865

160

250

4月18日

M12×1.25

42

,

195

160

135

22

3

280

1100

160

300

8月18日

54

80

100

230

190

160

24

3

300

1200

160

350

8月23日

105

150

300

250

218

30

3

350

1380

219

400

8月25日

190

200

360

310

278

34

3

400

1580

273

400

12月25日

280

250

425

370

332

36

3

450

1710

273

400

12月30日

M20×1.5

405

300

485

430

390

40

4

500

1880

325

500

16-30

535

350

550

490

448

44

4

550

2180

426

500

16-34

720

400

610

550

405

48

4

600

2325

459

550

16-34

1200

450

660

600

555

50

4

650

2570

500

550

20-34

1910

500

730

660

610

52

4

700

2800

650

600

20-41

M24×1.5

2250

600

840

770

718

56

5

800

3010

730

600

20-41

M27×1.5

3100


PN4.0MPa 主要连接尺寸和外形尺寸mm

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

160

125

100

20

3

250

890

160

300

4月18日

M12×1.25

62

80

195

160

135

22

3

310

1150

219

350

8月18日

130

100

230

190

160

24

3

350

1300

273

400

8月23日

155

150

300

250

218

30

3

450

1450

273

400

8月25日

240

200

375

320

282

38

3

550

1660

325

500

12月30日

M20×1.5

280

250

445

385

345

42

3

650

1860

325

500

12-34

305

300

510

450

408

46

4

750

2010

426

500

16-34

580

350

570

510

465

52

4

850

2350

459

550

16-34

770

400

655

585

535

58

4

950

2530

600

550

16-41

1260

450

680

610

560

60

4

1050

2780

650

600

20-41

M24×1.5

1680

500

755

670

612

62

4

1150

3100

730

600

20-48

M27×1.5

2150


PN6.4MPa 主要连接尺寸和外形尺寸mm

DN

D

D1

D2

b

f

L

H

Ds

D0

Z-d

气源接头

重量Kg

50

175

135

105

26

3

250

865

160

250

4月23日

M12×1.25

85

80

210

170

140

30

3

310

1170

300

300

8月23日


125

100

250

200

168

32

3

350

1280

350

350

8月25日


178

150

340

280

240

38

3

450

1470

400

400

8-34


<, DIV align=center>305














200

405

345

300

44

3

550

1650

400

400

12-34

M20×1.5

410

250

470

400

350

48

3

650

1810

400

400

12-41


690

300

530

460

412

54

4

750

1960

500

500

16-41


770

350

595

525

475

60

4

850

2240

500

500

16-41


980

400

670

585

525

66

4

930

2450

550

550

16-48

M24×1.5

1970
