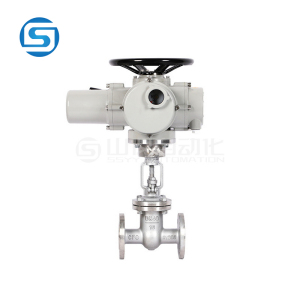

Z941H/W电动闸阀产品概述：
Z941H/W电动闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用 不同的材质适用介质为：水、油品、蒸汽、弱酸碱溶液。电动闸阀操作方式有：手动、齿轮传动、电动执行器、气动等。该闸阀结构简单，操作方便，性能好，使用寿命长。
Z941H/W电动闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用 不同的材质适用介质为：水、油品、蒸汽、弱酸碱溶液。电动闸阀操作方式有：手动、齿轮传动、电动执行器、气动等。该闸阀结构简单，操作方便，性能好，使用寿命长。
Z941H/W电动闸阀具有以下优点：
1、流体阻力小,密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制,不扰流、不降低压力。 4、形体简单,结构长度短，制造工艺性好，适用范围广。
Z941H电动闸阀执行标准：
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
GB122234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
Z941H电动闸阀压力试验：
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 | |||||
Z941H电动闸阀主要零件材料及性能：
体、盖、板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
WCB | 2Cr13 | 13Cr STL 木体材料 With Body Material 尼龙 Nylon | 增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE | 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE | ≤425 | 水 蒸汽 油品 Water Steam Ｏil Goods |
WC1 | 38CrMoAl 25Cr2MoV | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
C5 C12 | ≤540 | |||||
ZGCr5Mo | ≤200 | 硝酸类 Nitric acid | ||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||
≤200 | 醋酸类 Acetic acid | |||||
ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti |
电装型号规格主要尺寸和重量：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | 电装型号 | L1 | H | D0 | 重量 |
凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I | 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | DZW10 | 590 | 595 | 365 | 87.5 |
50 | 250 | 160 | 125 | 100 | 16 | 4-18 | DZW10 | 590 | 653 | 365 | 90 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-18 | DZW10 | 590 | 665 | 365 | 96 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-18 | DZW15 | 590 | 725 | 365 | 108 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-18 | DZW20 | 590 | 787 | 365 | 126 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-18 | DZW20 | 590 | 934 | 365 | 173 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-23 | DZW20 | 590 | 955 | 365 | 199 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | DZW30 | 590 | 1105 | 365 | 254 | |
250 | 450 | 405 | 335 | 320 | 30 | 12-25 | DZW30 | 810 | 1343 | 470 | 310 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-25 | DZW45 | 810 | 1516 | 470 | 391 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-25 | DZW90 | 810 | 1678 | 470 | 729 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-30 | DZW120 | 830 | 1937 | 550 | 992 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-30 | DZW120 | 830 | 1937 | 550 | 1168 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-34 | DZW180 | 830 | 2234 | 550 | 1222 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-41 | DZW250 | 870 | 2432 | 320 | 1376 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-41 | DZW250 | 870 | 2489 | 320 | 1401 | |
800 | 100 | 1323 | 950 | 898 | 52 | 24-41 | DZW350 | 1170 | 2643 | 570 | - | |
900 | 1100 | 1120 | 1350 | 998 | 54 | 28-41 | DZW500 | 1170 | 2935 | 570 | - | |
1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-48 | DZW500 | 1170 | 3410 | 570 | - |
电装型号规格主要尺寸和重量：
10.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | 电装型号 | L1 | H | D0 | 重量 |
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100P 100R 100I | 40 | 240 | 165 | 125 | 95 | 76 | 26 | 4-23
| DZW10 | 590 | 680 | 365 | - |
50 | 250 | 195 | 145 | 112 | 88 | 28 | 4-25 | DZW15 | 590 | 810 | 365 | 105 | |
65 | 280 | 220 | 170 | 138 | 110 | 32 | 8-25 | DZW20 | 590 | 860 | 365 | 120 | |
80 | 310 | 230 | 180 | 148 | 121 | 34 | 8-25 | DZW20 | 590 | 892 | 365 | 151 | |
100 | 350 | 265 | 210 | 172 | 150 | 38 | 8-30 | DZW30 | 810 | 1013 | 470 | 202 | |
125 | 400 | 310 | 250 | 210 | 176 | 42 | 8-34 | DZW45 | 810 | 1184 | 470 | - | |
150 | 450 | 350 | 290 | 250 | 204 | 46 | 12-34 | DZW60 | 830 | 1250 | 550 | 310 | |
200 | 550 | 430 | 360 | 312 | 260 | 54 | 12-41 | DZW90 | 830 | 1450 | 550 | 429 | |
250 | 650 | 500 | 430 | 382 | 313 | 60 | 12-41 | DZW120 | 870 | 1650 | 320 | 599 | |
300 | 750 | 585 | 500 | 442 | 364 | 70 | 16-48 | DZW180 | 870 | 1800 | 320 | - | |
350 | 850 | 655 | 560 | 498 | 422 | 76 | 16-54 | DZW250 | 1170 | 2030 | 570 | 1100 | |
400 | 950 | 715 | 620 | 558 | 474 | 80 | 16-54 | DZW500 | 1170 | 2250 | 570 | 1519 | |
16.0MPa | 40 | 260 | 175 | 125 | 92 | 76 | 32 | 4-27 | DZW15 | 590 | 905 | 365 | - |
环槽法兰 RTJ Z940H Z940Y Z940W Z941H Z941Y Z941W 160P 160R 160I | 50 | 300 | 215 | 165 | 132 | 88 | 36 | 8-25 | DZW20 | 590 | 905 | 365 | 124 |
65 | 340 | 245 | 190 | 152 | 110 | 44 | 8-30 | DZW20 | 590 | 968 | 365 | 158 | |
80 | 390 | 260 | 205 | 168 | 121 | 46 | 8-30 | DZW30 | 590 | 978 | 365 | 196 | |
100 | 450 | 300 | 240 | 200 | 150 | 48 | 8-34 | DZW60 | 810 | 1043 | 470 | 249 | |
125 | 525 | 355 | 285 | 238 | 176 | 60 | 8-41 | DZW90 | 810 | 1248 | 470 | 413 | |
150 | 600 | 390 | 318 | 270 | 204 | 66 | 12-41 | DZW120 | 830 | 1394 | 550 | 528 | |
200 | 750 | 480 | 400 | 345 | 260 | 78 | 12-48 | DZW120 | 830 | 1621 | 550 | 819 | |
250 | 838 | 580 | 485 | 425 | 313 | 88 | 12-54 | DZW180 | 870 | 1935 | 320 | - | |
300 | 965 | 665 | 570 | 510 | 364 | 100 | 16-54 | DZW250 | 870 | 2411 | 320 | - |
