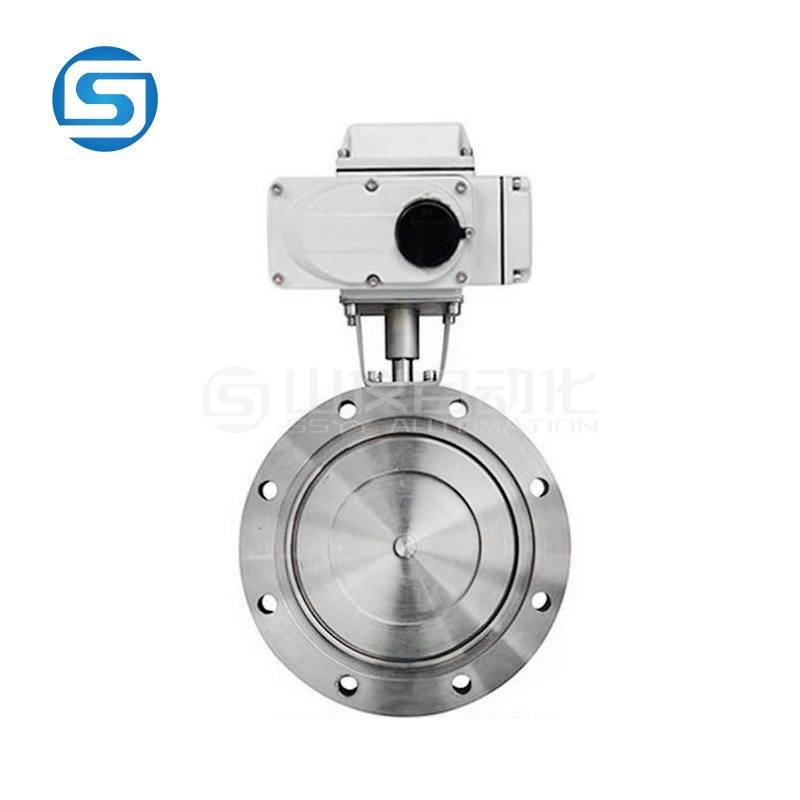

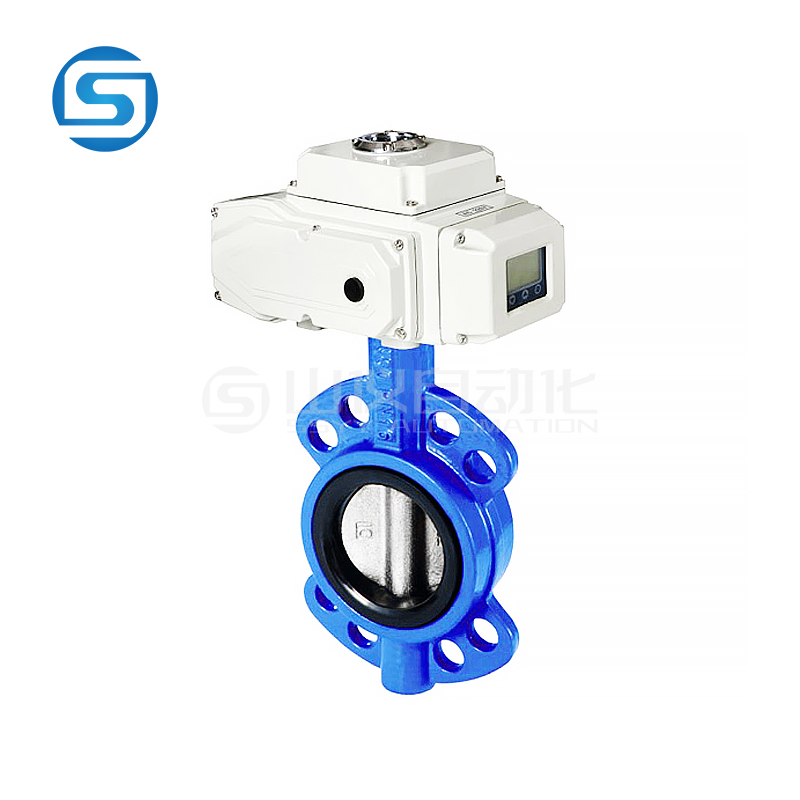

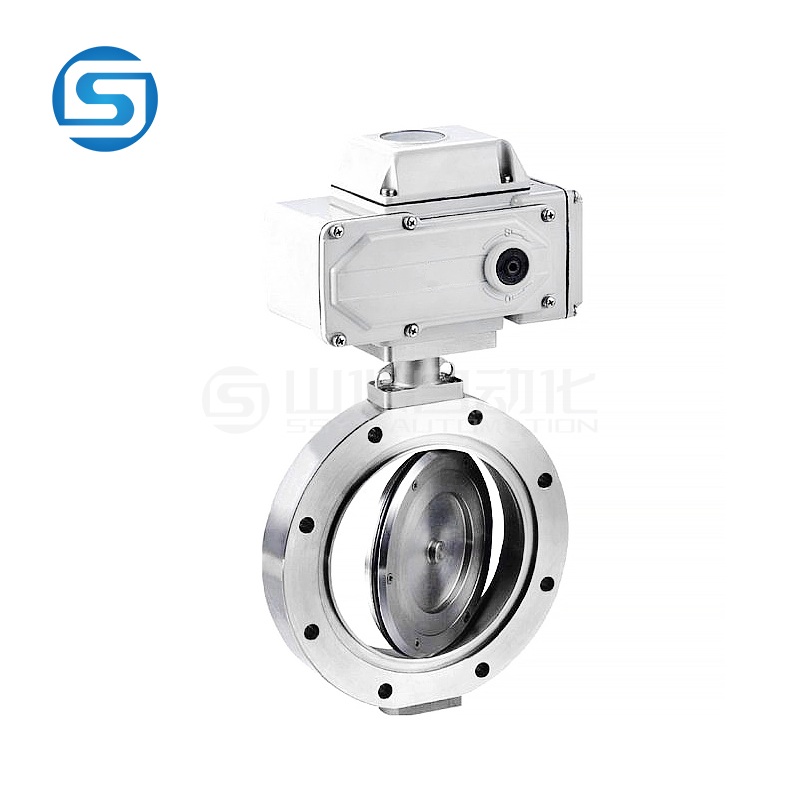

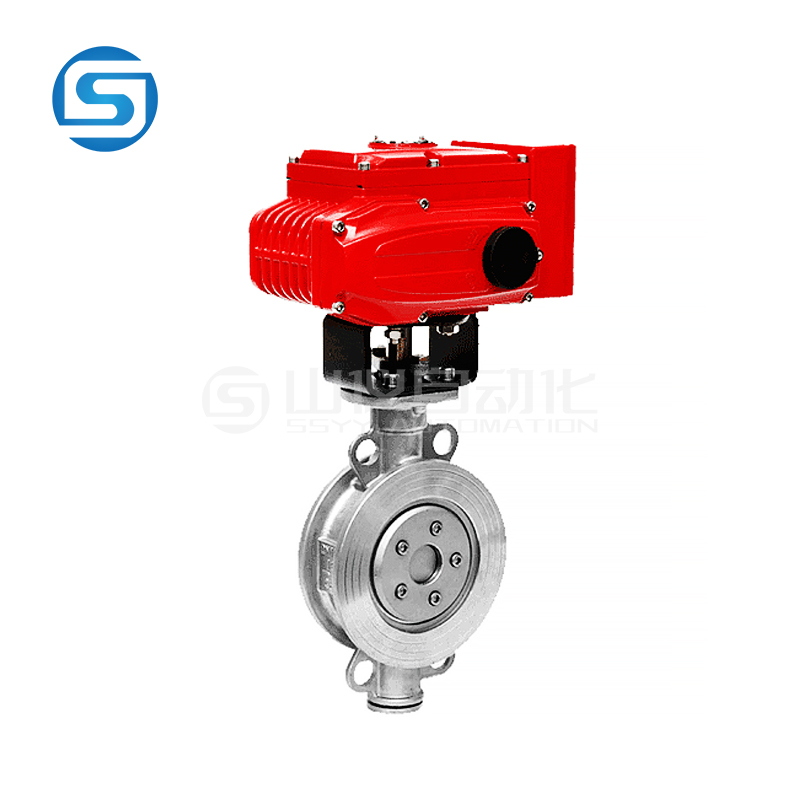

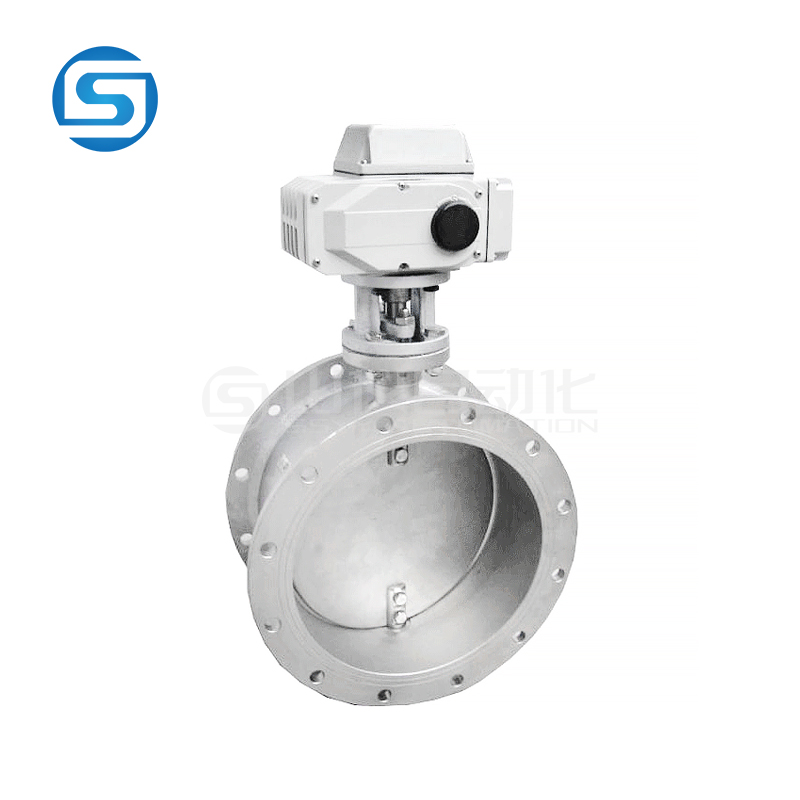

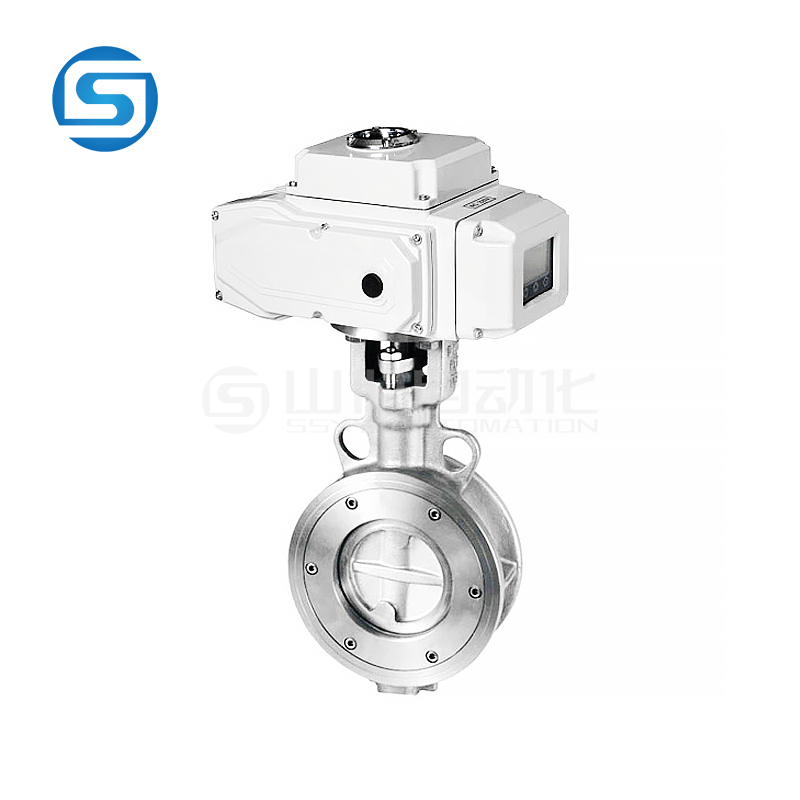

ZDLW电动调节通风蝶阀
  • ZDLW电动调节通风蝶阀

ZDLW电动调节通风蝶阀

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀由DKJ角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、道气。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

TD941W电动通风蝶阀产品概述:

  ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀由DKJ角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、道气。

  ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀,是3610R(L)全电子式电动执行机构和蝶阀调节机构组成,执行机构内有伺服系弘,无须另配伺服放大器。具有结构简单,流通能力大,调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质,煤气、含尘气体、道气等。


TD941W电动通风蝶阀型号、规格:

类别

直行程

角行程

常温型

中温型

常温型

中温型

型号

ZDLW-6B(K)

ZDLW-6B(K)G

ZDRW-6B(K)

ZDRW-6B(K)G

规格

DN600~1000

DN50~1000


TD941W电动通风蝶阀电动调节通风蝶阀:

公称通径mm

50

80

100

125

150

200

250

300

350

400

额定流量
系数kv

85

225

340

500

770

1360

2130

3060

4160

5450

公称通径mm

450

500

600

700

800

1000

1200

1400

1600

1800

额定流量
系数kv

6900

8500

12200

16600

21700

34000

49000

66600

87000

110000

可配电动
执行机构

3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构

公称压力

0.1、0.6、1.0 (MPa)

介质温度℃

常温-20℃~+200(铸铁),-40~+450(铸钢),中温-40~+450(铸不锈钢)

转角范围

平行闸板0~700,倾斜阀板0~600

流量特性

近似百分比

接管法兰

按JB78-59中对夹式法兰连接

动作时间

25、30、60秒

阀体材质

Ht200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti



技术参数和性能指标

电动调节蝶阀调节机构主要技术参数

公称通径 mm

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

公称压力 MPa

0.6

介质温度 ℃

常温:-20~200(铸铁);-40~250(铸钢); 中温-40~450(铸不锈钢)

额定转角 °

0~70

流量特性

-20~150

环境温度 ℃

近似等百分比

接管法兰

按JB78-59 对夹式法兰连接

阀体材质

HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti

阀板材质

HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti



3610R角行程电子式电动执行机构主要技术参数

型 号

输出力矩 N.m

动作时间 S/90°

转角

技术参数

361RSA-02

20

8.5

90°

电 源:220±10%Va.c.50Hz
驱动电机:交流可逆电机
输入信号:1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号:4-20mA d.c.
保护等级:相当IP55
防爆标志:ExdⅡBT4

361RSA-05

50

17.0

361RSB-10

100

18.0

361RSB-20

200

36.0

361RSC-30

300

24.0

361RSC-50

500

42.0

361RSC-60

600

48.0

361RSD-100

1000

30.0

361RSD-150

1500

42.0

361RXB-10

100

18.0

361RXB-20

200

36.0



TD941W电动通风蝶阀性能指标

项 目

指 标 值

基 本 误 差%

±2.5

回 差%

2.0

死 区%

3.0

始 终 点 偏 差%

±2.5

额 定 行 程 偏 差%

+2.5

允 许 泄 漏 量1/h

2×10-2×阀额定容量



ZDLW DN600~1000 外形尺寸 mm

公称通径

L1

L2

D

D1

D2

H1

H2

H3

n-d

600

480

585

705

755

310

377.5

790

90

20-25

700

530

635

810

860

430

790

24-25

800

595

695

920

975

487.5

790

24-30

900

685

790

1020

1075

537.5

805

24-30

1000

735

830

1120

1175

587.5

805

28-30


TD941W电动通风蝶阀主要零件材料及推荐使用温度范围

零件名称

材 料

温度范围℃

阀体、阀板

HT200

-20~200

35

-40~450

ZG230-450

1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

-40~550
