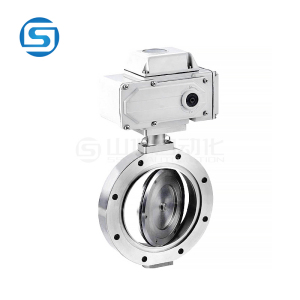

DK941X电动真空蝶阀
  • DK941X电动真空蝶阀

DK941X电动真空蝶阀

DK941X电动真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上,作为闭路设备。阀门密封型蝶阀,蝶阀两端轴封处用0.25MPa的压力密封,确保轴封处不泄漏。DS9D41X-2.5C型其结构为双阀座形式,两座之间以及轴端处均为橡胶眯缝与压力水(压值0.25MPa)相结合形式密封。如用户需要,可在阀体闭上加装电热装置。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

DK941X电动真空蝶阀产品概述:

  DK941X电动真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上,作为闭路设备。阀门密封型蝶阀,蝶阀两端轴封处用0.25MPa的压力密封,确保轴封处不泄漏。DS9D41X-2.5C型其结构为双阀座形式,两座之间以及轴端处均为橡胶眯缝与压力水(压值0.25MPa)相结合形式密封。如用户需要,可在阀体闭上加装电热装置。


DK941X电动真空蝶阀主要参数:

型号
DS9D41X-2.5C
DS9D41X-2.5C
公称压力(MPa)
0.25
0.25
        试验压力(MPa)
强度试验
0.4
0.4
密封试验
0.275
0.275
工作压力(MPa)
0.25
0.25
适用介质
无腐蚀饱和水蒸汽
适用温度
≤120
≤200
真空浅漏率
≤6.67×10-2PaM3S-1
法兰连接尺寸标准
GB25555~2556-81
压力试验标准
GB/T13927-92


DK941X电动真空蝶阀主要零件材料:

零件名称
阀体、阀板
阀轴、密封座
蝶板密封圈
材料
Q235-A、F钢板
2Cr13、1Cr18Ni9Ti
三元乙橡胶、氟橡胶


DK941X电动真空蝶阀主要外形连接尺寸:                     单位:mm

DN
D
D1
D2
L
n-d
b
f
A
B
H
1000
1170
1120
1080
305
28-30
42
5
590
980
2230
1200
1375
1320
1280
381
32-30
44
5
590
980
2476
1400
1575
1520
1480
381
36-30
46
5
630
1117
2793
1600
1790
1730
1690
457
40-30
48
5
630
1117
2850
1800
1990
1930
1890
457
44-30
50
5
850
1480
3187
2000
2190
2130
2090
540
48-30
52
5
850
1480
3310
2200
2405
2340
2295
590
52-33
56
6
850
1554
3915
2400
2605
2540
2495
650
56-33
60
6
850
1554
4187
2600
2805
2740
2695
700
60-33
64
6
1533
1435
4409
2800
3030
2960
2910
760
64-36
66
6
1585
1837
4760
3000
3230
3160
3110
810
68-36
70
6
1585
1837
5008
