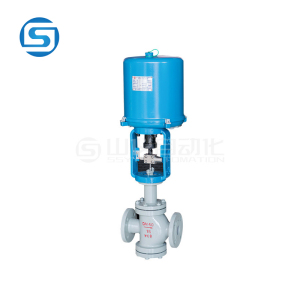

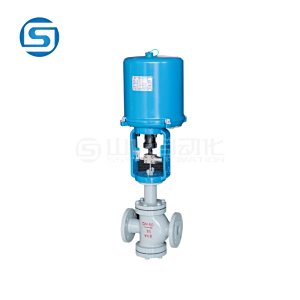

ZAZN电动双座调节阀产品概述：
ZAZN电动双座调节阀以单相交流220V电源为动力，接受统一的标准电_信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。ZAZN调节阀广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。
允许压差：
| 使用情况 | 阀芯处于流开状态，关闭时阀后压力P2＝0 | ||||||||||
| 公称通径 DN(mm) | 阀座直径 DN(mm) | 执行机构 有效推力 （N） | 允许压差(sMPa) | ||||||||
| 电动直通单座调节阀 | |||||||||||
| PN1.6(Mpa) | PN6.4(Mpa) | ||||||||||
| 3/4 | 3 | 4 | 5 | ||||||||
| 6 | 7 | 8 | |||||||||
| 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公称压力 | 4.34.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 | |||||
| 32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 | ||||||
| 40 | 40 | 400,1000 2500，6400 | 0.7 | 1.0 | 0.7 | 1.5 | |||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | 250 | 16000 | 0.3 | 0.3 | |||||||
| 300 | 300 | 0.2 | 0.2 | ||||||||
注： 双座、套筒阀一般可承受≤公称压力，单座调节阀差压可参考上表。
主要技术性能指标：
| 项目 | 指标 | |
| 基本误差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死区％ | 3.0 | |
| 泄漏量 | 单座阀 | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
| 双座阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | |
| 套筒阀 | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | |
规格与技术参数：
| 双座阀公称通径DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量 系数kv | 单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 双座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
| 套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
| 公称压力(Mpa) | 1.6 4.0 6.0 | |||||||||||||||
| 行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 电动执行器型号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
| 信号 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | |||||||||||||||
| 流量特性 | 直线 百分比 | |||||||||||||||
| 可调范围 | 30:1 | |||||||||||||||
| 电源电压 | 220VAC 50～60Hz | |||||||||||||||
| 作用方式 | 电开式（K） 电闭式（B） | |||||||||||||||
| 阀 体 材 质 | 公 称 压 力 (Mpa) | 0.6 | 低温： ZG1Cr18Ni9Ti | |||||||||||||
| 1.6 | 常温:HT200 ZG230-450 | |||||||||||||||
| 4.0 | 低温: ZG1Cr18Ni9Ti | |||||||||||||||
| 常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 6.4 | 低温:ZG1Cr18Ni9Ti | |||||||||||||||
| 常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 法兰尺寸 | 管连接 | 铸钢法兰按JB77-59，铸铁法兰按JB79-59 | ||||||||||||||
| 法兰型式 | 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 铸钢法兰按光滑式，铸铁法兰按凹式 | |||||||||||||||
| 阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型），长劲式（低温式） | |||||||||||||||
外形尺寸 ：
| 双座阀公称通径 DN | A 执行器宽 | B | L | H | H1 | ||||||
| ZAZP单座 | ZAZN双座 | ||||||||||
| PN1.6 | PN4.0 | PN6.4 | 普通型 | 热片型 | 普通型 | 热片型 | ZAZP | ZAZN | |||
| 20 | 230 | 460 | 180 | 185 | 190 | 653 | 804 | / | / | 65 | / |
| 25 | 185 | 190 | 205 | 665 | 816 | 670 | 937 | 99 | 104 | ||
| 32 | 200 | 210 | 220 | 671 | 822 | 673 | 943 | 105 | 107 | ||
| 40 | 220 | 230 | 240 | 683 | 834 | 693 | 982 | 116 | 126 | ||
| 50 | 230 | 530 | 250 | 255 | 265 | 698 | 849 | 698 | 992 | 131 | 131 |
| 65 | 275 | 285 | 295 | 789 | 949 | 799 | 1147 | 165 | 175 | ||
| 80 | 305 | 310 | 325 | 792 | 952 | 809 | 1177 | 173 | 190 | ||
| 100 | 350 | 355 | 370 | 796 | 956 | 821 | 1207 | 177 | 202 | ||
| 125 | 260 | 630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1357 | 225 | 250 |
| 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1377 | 233 | 260 | ||
| 200 | 550 | 560 | 5 |
