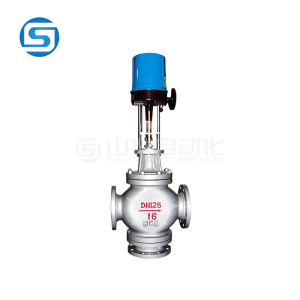

ZDLQ、ZDLX电动三通调节阀
  • ZDLQ、ZDLX电动三通调节阀

ZDLQ、ZDLX电动三通调节阀

ZDLQ、ZDLX电子式电动三通调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

ZDLQ、ZDLX电动三通调节阀产品概述:

  ZDLQ、ZDLX电子式电动三通调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。


ZDLQ、ZDLX电动三通调节阀机构主要技术参数:

电子式三通阀公称通径mm
合流
25
32
40
50
65
80
100
125
150
200
250
300
分流
25
32
40
50
65
80
100
125
150
200
250
300
阀座通径mm
26
32
40
50
65
80
100
125
150
200
250
300
额定流量系数kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1260
分流
8.5
13
21
34
53
85
135
210
340
535
800
1260
公称压力(Mpa)
0.6,1.6, 2.5, 4.0, 6.4
行程(mm)
16
25
40
60
100
流量特性
直线
工作温度℃
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质
1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式
三通双座铸造球型阀
上阀盖型式
普通式(常温),散热片式(中温),长颈式(低温)
配用电动执
行机构型号
PSL
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LSC-99
防爆型
361LXA-20
361LXB-30
361LXB-50



注: 1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。 2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决 。

ZDLQ、ZDLX电动三通调节阀执行机构主要技术参数:

型号
额定输出力N
速度mm/s
技术参数
PSL
361L
PSL
361L
PSL
361L
PSL
361L
201
361LSA-08
361LXA-08
1000
800
800
0.25
4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202
361LSA-20
361LXA-20
2000
2000
2000
0.50
2.1
2.1
204
361LSB-30
361LXB-30
4500
3000
3000
0.50
3.5
3.5
208
361LSB-50
361LXB-50
8000
5000
5000
1.00
1.7
1.7
312
361LSC-65
12000
6500
0.60
2.8
325
361LSC-99
25000
10000
1.0
2.0


ZDLQ、ZDLX电动三通调节阀性能指标:

项目
指标值
基本误差%
±2.5
回差%
2.5
死区%
1.0
始终点偏差%
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
30:1
额定行程偏差%
2.5
允许泄量L/H
符合JB/T7387-94 IV级 小于额定容量的10-4


ZDLQ、ZDLX电动三通调节阀允许压差:

电子式三通阀公称通径mm
25
32
40
50
65
80
100
125
150
200
250
300
允许压差Mpa
3.32
2.20
2.20
1.41
1.38
0.94
0.61
0.51
0.36
0.20
0.19
0.13

注: 实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围,请与我们联系,采取适当方法可解决。

ZDLQ、ZDLX电动三通调节阀外形尺寸:

电子式三通阀公称通径(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L(mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
640
740
PN4.0MPa
190
210
230
255
285
310
355
425
460
560
660
760
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
670
770
H1(mm)
PN1.6MPa
140
150
160
180
200
220
220
256
278
322
465
580
PN4.0MPa
150
160
170
190
220
232
256
295
313
372
474
585
PN6.4MPa
160
170
180
200
220
242
266
300
318
382
474
585
配PSL
H(mm)
普通型
775
781
775
790
819
820
810
917
927
947
1252
1545
散热片型
905
911
905
920
766
983
973
1116
1126
1144
1805
1825
D(mm)
176
重量(KG)
61.5
64.5
69.5
76.5
109
132
164
207
267
395
430
480
配361L
H(mm)
普通型
538
544
660
675
744
745
735
972
982
1027
1204
1265
散热片型
668
674
790
805
691
908
898
1171
1181
1224
1440
1502
D(mm)
225
310
重量(KG)
69
72
85
92
124
147
179
260
320
448
627
780
