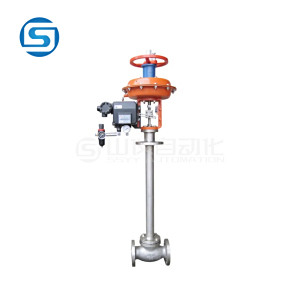

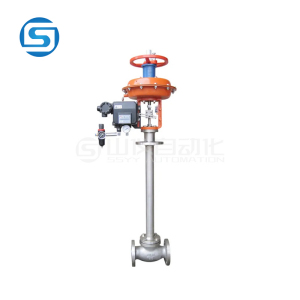

ZXPD气动薄膜低温角形调节阀

ZXPD气动薄膜低温角形调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而ZXPD角形低温调节阀广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。气动薄膜低温阀特别适用于控制低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。

立即咨询

联系方式

电话: 021-52137660 18964501477(同微信)

ZXPD气动薄膜低温角形调节阀产品概述：

　　ZXPD气动薄膜低温角形调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而ZXPD角形低温调节阀广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。气动薄膜低温阀特别适用于控制低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。

ZXPD气动薄膜低温角形调节阀产品特点：

　　浮动套安装型

　　采用浮动套连接，安装方便

　　波纹管密封对移_动的阀杆形成密封，堵绝流体外漏

　　可调范围大，固有可调比50

　　双导向，阀工作稳定性好

　　底进侧出，流路简单，阻力小，阀体容量大

ZXPD气动薄膜低温角形调节阀连接标准：

角形低温调节阀薄膜执行机构信号接口	内螺纹M16×1.5
角形低温调节阀连接方式	焊接

ZXPD气动薄膜低温角形调节阀外形尺寸及重量：

角形低温调节阀公称通径（DN）		20				25	32	40	50	65		80		100
阀座直径（dn）		10	12	15	20
A		282					308			394
L		75						85	110	160			170
L 1		75						85	110	150			160
D 1		ф 20				ф 25	ф 32	ф 40	ф 50	ф 66	ф 82		ф 102
D 2		ф 25				ф 30	ф 37	ф 45	ф 55	ф 84	ф 90		ф 110
H	H 1 =500	952					971	980	1006
	H 1 =600									1250
	H 1 =700	1152					1171	1181	1206
	H 1 =800									1450
	H 1 =900	1352					1371	1381	1406
	H 1 =1000									1650
n-d		8- ф 14						8- ф 16		10- ф 16			12- ф 18
D 3		260					285	305	340	370	405		460
D 4		290					315	335	370	400	435		490
D 5		289

ZXPD气动薄膜低温角形调节阀规格与技术参数：

角形低温调节阀公称通径DN（mm）			20				25	32		40		50	65			80	100
阀座直径dn（mm）			10	12	15	20
额定流量系数 KV		直线	1.8	2.8	4.4	6.9	11	17.6		27.5		44	69			110	176
		等百分比	1.6	2.5	4.0	6.3	10	16		25		40	63			100	160
额定行程（mm）			16					25					40
膜片有效面积Ae（cm2）			280					400					600
固有流量特性			直线、等百分比
公称压力PN（Mpa）			0.6
固有可调比（R）			50
工作温度t（℃）			D 0 ：-60~-100， D 1 ：-100~-200， D 2 ：-200~-250
信号范围PN(Kpa)			20~100，40~200，20~60，60~100，80~240
允许压差（Mpa）	不带定位器		0.6						0.47		0.30			0.27		0.18	0.11
	带定位器		0.6												0.41		0.26
允许泄漏量			IV级 VI级
气源压力Ps(Mpa)			0.14~0.4

注：本产品性能指标贯彻GB/T4213-92

ZXPD气动薄膜低温角形调节阀主要零件材料：

低温角形阀阀体	低温角形阀阀芯、阀座	低温角形阀波纹管	低温角形阀阀盖	低温角形阀阀杆	低温角形阀垫片
LF4	1Cr18Ni9	1Cr18Ni9	1Cr18Ni9	1Cr18Ni9	紫铜、1Cr18Ni9
