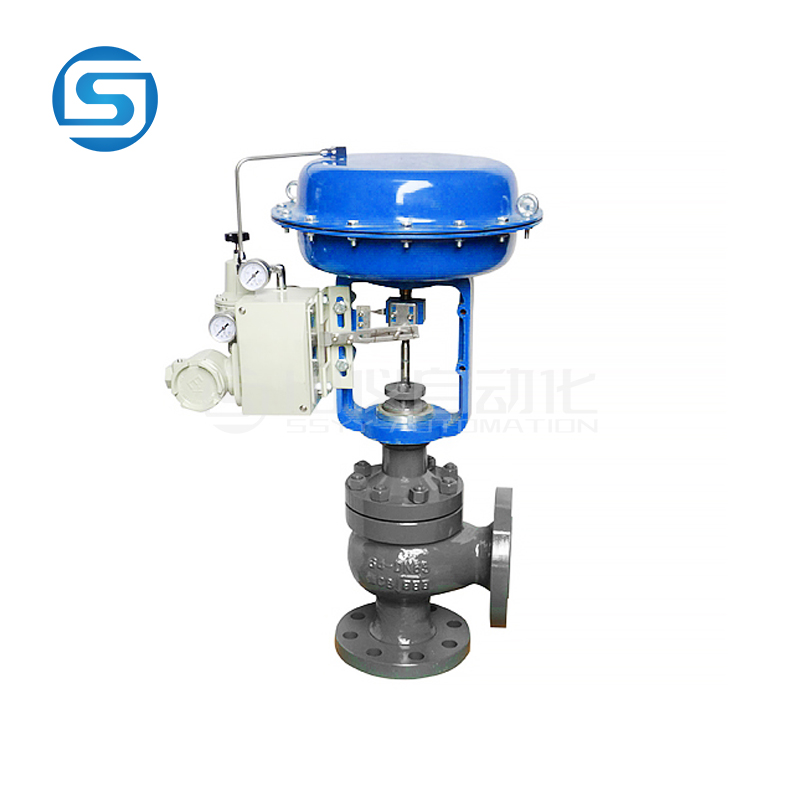

ZXS气动薄膜角形单座调节阀

ZXS气动薄膜角形单座调节阀产品概述：


ZXS气动薄膜角形单座调节阀ZXS气动薄膜角形单座调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈S流线型、压降损失小、阀容量大、流量特性、拆装方便等优点。 ZXS型单座角形调节阀广泛应用于控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞，便于自净与清洗的场合。

本系列ZXS单座角形调节阀的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、PN16、PN40、PN64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZXS气动薄膜角形单座调节阀产品特点：

1、 顶导向，底进侧出，流路简单，阻力小，阀容量大。

2、 可调范围大，固有可调比50，流量特性有直线和等百分比。

3、 执行机构采用多弹簧结构，高度及重量均减小30%。

4、 ZXNV型波纹管密封型调节阀，对的阀杆形成了密封，堵绝流体外漏。

5、 ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

ZXS气动薄膜角形单座调节阀安装事项：

一、 检查整机零件是否缺损与松动，对使用有害人体健康的介质，必须进行强度密封、泄漏与精度测试。

二、 在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。

三、 安装场地应考虑到人员与设备的安全，既便于操作，又有利于拆装与维修。

四、 阀门应正立垂直安装在水平管道上，不得已时可倾斜安装或阀自重量较大与有振动的场合，要用支撑架，尽量避免水平安装。

五、 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油，阀门应在环境温度-25~55℃场所使用。

六、 为使自控系统失灵或检修阀门时，仍能连续生产，应设置旁路阀。旁路阀的流量特性与行程要与原来阀门选择一致。

ZXS气动薄膜角形单座调节阀外形尺寸及重量：

注： 1、 本表高温型、波纹管型、低温型的高度与重量依PN16为依据。 2、 带手轮机构高度应增加152（DN20~50）、182（DN65~100）、253（DN125~200）。 3、 铸铁法兰是按GB4216.5-84、铸钢法兰按GB9113-88加工。

ZXS气动薄膜角形单座调节阀技术参数：

注： 本产业性能指标贯彻GB/T4213-92标准。

ZXS气动薄膜角形单座调节阀主要零件材料：
