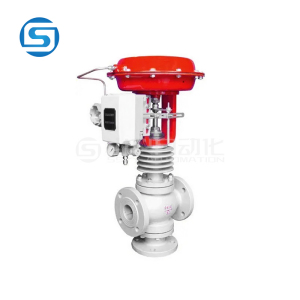

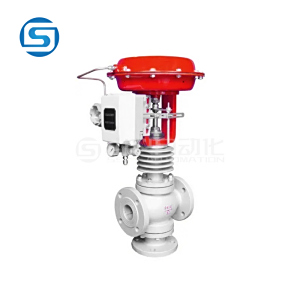

ZXX（Q）气动三通调节阀产品概述：
ZXX（Q）型气动三通调节阀采用贺筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构紧凑、重量轻、体积小、拆装方便等优点。ZXX（Q）型气动薄膜三通调节阀广泛应用于控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
ZXX（Q）型气动三通调节阀有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。
ZXX（Q）气动三通调节阀产品特点：
1、 流对对阀芯作用方向都处于流开状态，故阀能稳定工作。
2、除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作 用，导向面积大，工作可靠。
3、执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
ZXX（Q）型气动三通调节阀连接标准：
夹套保温型夹套载热体接口 | 对焊φ18×4 |
薄膜执行机构气信号接口 | 内螺纹M16×1.5 |
法兰密封面型式 | PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面；结构长度按GB12221-89标准。 |
ZXX（Q）气动薄膜三通型法兰标准 | 铸铁法兰按GB4216.5-84 ；铸钢法兰按GB9113-88 、JB/T79.1-94 |
注： *阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。
ZXX（Q）型气动三通调节阀外形尺寸及重量：
ZXX（Q）气动薄膜三通型公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | ||
H 1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 | |
PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | ||
PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | ||
H | 普 通 型 | PN16 PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | ||
高 温 型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | ||
重 量 （ kg） | 普 通 型 | PN16 PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | ||
高 温 型 | 重量增加（ 5~10）% | |||||||||||
注： 1、本表高温型的高度与重量依PN16为依据。 2、带手轮机构高度应增加152（DN20~50）、182（DN65~100）、253（DN125~200）。
ZXX（Q）型气动三通调节阀技术参数：
ZXX（Q）气动薄膜三通型公称通径 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
额定流量系数 （ KV） | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | ||
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |||
额定行程 L（mm） | 16 | 25 | 40 | 60 | |||||||||
膜片有效面积 Ae（cm 2 ） | 280 | 400 | 600 | 1000 | |||||||||
公称压力 PN（MPa） | 1.6、4.0、6.4 | ||||||||||||
固有流量特性 | 直线、抛物线 | ||||||||||||
固有可调比 (R) | 30 | ||||||||||||
工作温度 t（℃） | 普通型 : 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型 : 铸钢-40~450 铸不锈钢-60~450 | ||||||||||||
两种介质温度差 t（℃） | 铸铁≤ 150 铸钢、铸不锈钢≤200 | ||||||||||||
信号范围 Pr(kpa) | 40~200 | ||||||||||||
气源压力 Ps(MPa) | 0.14~0.4 | ||||||||||||
允许泄漏量（ l/h） | 10 -4 ×阀额定容量 | ||||||||||||
允许压差△ P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | |||
