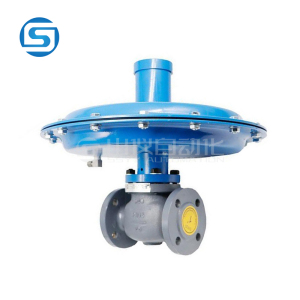

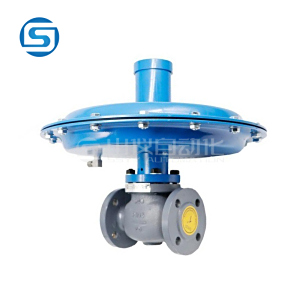

ZZC、ZZV自力式差（微）压调节阀产品概述：
ZZC、ZZV自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01、PN10。差（微）压均可分段调节。从50mm.w.c至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。
ZZC、ZZV自力式差（微）压调节阀主要特点：
阀体为四通形式，因面K、B型可通用一种阀体。 无需停止生产即可进行设定值的调整； 无填料，阀杆上,下活动时不存在磨擦,上密封可靠； 执行机构敏感地件极为灵敏，极微小的压力变化会被感测出来；
ZZC、ZZV自力式差（微）压调节阀主要零部件材料：
| 零 件 名 称 | 材 料 |
| ZZV、ZZC自力式微差压阀阀体 | HT200、ZG230-450、 ZG1Cr18Ni9、ZGCr18Ni12Mo2 |
| ZZV、ZZC自力式微差压阀阀芯 | Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
| ZZV、ZZC自力式微差压阀阀座 | Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
| ZZV、ZZC自力式微差压阀弹簧 | 60Si2Mn、1Cr18Ni9Ti、50CrvA |
| ZZV、ZZC自力式微差压阀波纹管 | 1Cr18Ni9Ti |
| ZZV、ZZC自力式微差压阀膜片 | 丁腈、耐油橡胶、氟橡胶 |
注： 以上为常用材料，具体牌号以订货合同为准。
ZZC、ZZV自力式差（微）压调节阀型号编制：
* 差（微）压调节范围确定 ： 差（微）压调节范围分段，见表一。控制点应选取在相应差压调节范围的中间值附近。
* 整机作用方式确定 ： 差（微）压调节阀有B型和K型两种。B型阀阀芯初始位置常开，差（微）压增大时闭合。K型阀阀芯初始位置常闭，差（微）压增大时开启。
ZZC、ZZV自力式差（微）压调节阀主要技术参数和性能指标：
| 公称通径DN（㎜） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量 系数Kv | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 额定行程L（㎜） | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力PN（Mpa） | 0.10 1.0 | ||||||||
| 差压调节范围（Kpa） | 0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 88～100 | ||||||||
| 介质温度（℃） | ≤80 | ||||||||
| 调节精度（%） | ≤10 | ||||||||
| 允许泄漏 量（l/h） | ZZCP/ZZVP | 10 － 4 ×阀额定容量（Ⅳ级） | |||||||
| ZZCN | 5×10 － 3 ×阀额定容量（Ⅱ级） | ||||||||
注： 1. ZZCP/ZZVP 公称压力为0.10MPa，ZZCN为1.0MPa 2. ZZCN差压调节范围为 36～44…88～100KPa
ZZC、ZZV自力式差（微）压调节阀主要技术参数和性能指标 单位:mm
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | 570 | 590 | |||||
| L | ZZCP/ZZVP | 150 | 160 | 180 | 20 | 230 | 290 | 310 | 350 |
| ZZCN | 222 | 222 | 310 | 350 | |||||
| 重量(kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | |
| 导压管螺纹接头 | M16×1.5 | ||||||||
ZZC、ZZV自力式差（微）压调节阀法兰尺寸：
| 公称通径(DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| D | PN01PN10 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| D1 | PN01 | PN10 | 75 | 85 | 100 | 125 | 145 | 160 | 180 |
| b | PN01 PN10 | 16 | 18 | 20 | 22 | ||||
| n-Φ | PN01 PN10 | 4-14 | 4-18 | 8-18 | |||||
| fl×D2 | PN01 PN10 | 2×56 | 3×56 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |
