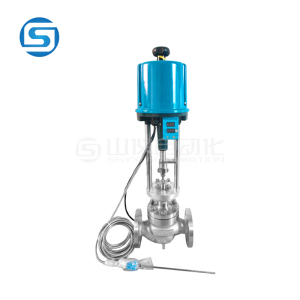

ZZWPE自力式电控温度调节阀产品概述:
ZZWPE自力式电控温度调节阀适用于较大口径及导热油控制,ZZWPE自力式调度阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
ZZWPE自力式电控温度调节阀技术参数:
ZZWPE自力式电控温度调节阀公称通径 DN(mm)(阀座直径 dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
额定流量系数 | 直级 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程 (mm) | 16 | 25 | 40 | 60 | |||||||||||
公称压力 PN(Mpa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||||
固有可调比 | 50 | ||||||||||||||
允许泄漏量 | 单座 | 硬密封: IV级 软密封:VI级 | |||||||||||||
套筒 | 硬密封: II级 软密封:VI级 | ||||||||||||||
工作温度 t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
信号范围( mA.DC) | 0~10 4~20 | ||||||||||||||
作用方式 | 电关式 电开式 | ||||||||||||||
使用环境温度( ℃) | 电动调节阀: -20~70℃ | ||||||||||||||
使用环境湿度 | 电动调节阀: ≤95% | ||||||||||||||
电源电压 | 220V 50Hz |
本产品性能指标贯彻 GB/T4213-92 。
ZZWPE自力式电控温度调节阀配套用电动执行机构有关技术参数:
ZZWPE自力式电控温度调节阀公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
电动执机机构 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
电子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
电动执行机构推力( N) 全行程时间(S) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
普通型 | 12.5 | 20 | 32 | 48 | ||||||||
电子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率( N) | 普通型 | 28 | 35 | |||||||||
电子型 | 6 | 15 | 25 | 40 |
表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
ZZWPE自力式电控温度调节阀允许压差: 单位: Mpa
公称通径(mm) 推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.73 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 |
ZZWPE自力式电控温度调节阀允许压差: 单位: Mpa
公称通径 (mm) 推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 1.94 | 1.62 | 1.31 | 1.08 | 0.88 | ||||||
2000 | 6.40 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | ||||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | |||||
8000 | 6.40 | 6.40 | 6.40 | ||||||||
16000 | 6.40 | 6.40 | 6.40 |
允许压差值若大于公称压力,则取公称压力值。
ZZWPE自力式电控温度调节阀主要性能指标:
序号 | ZZWPE自力式电控温度调节阀项目 | 单座阀 | 套筒阀 |
1 | 基本误差( %) | ±2.5 | |
2 | 回差( %) | 2.0 | |
3 | 死区( %) | 3.0 | |
4 | 额定行程偏差( %) | +2.5 | |
5 | 额定流量系数偏差( %) | ±10 | |
6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中规定的斜率偏差 |
普通型 单位:mm
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H 1 | 490 | 540 | 625 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H 2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H 3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
重量 | PN 16 40 | 50 | 5254 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
电子型 单位:mm
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
D | φ155 | φ162 | φ170 | |||||||||
H 4 | 290 | 325 | 380 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H 5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H 6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
重量 | PN 16 40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
