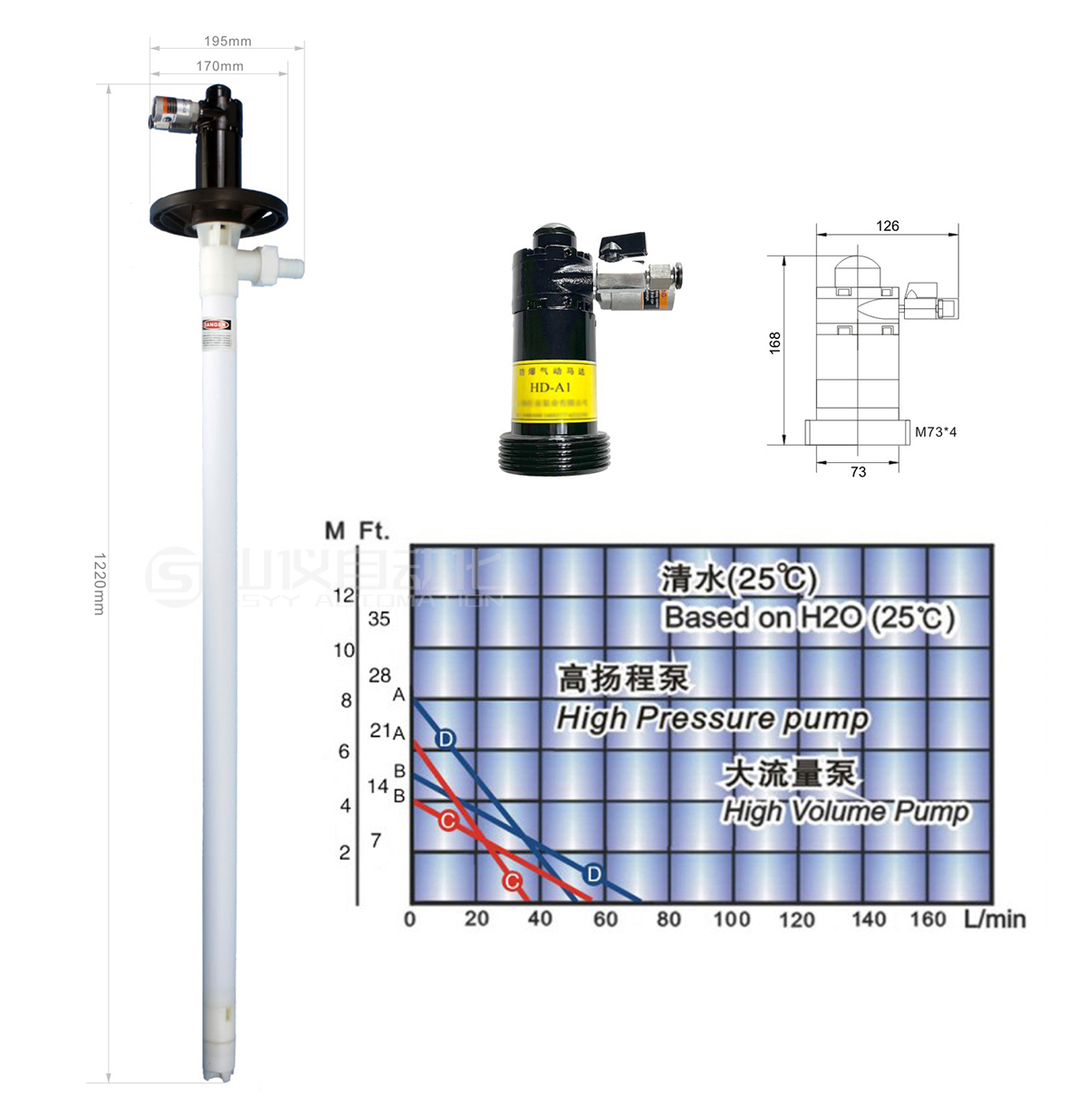

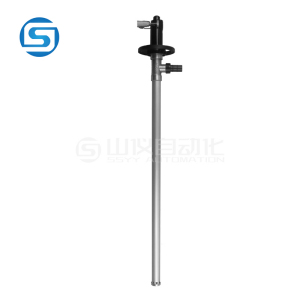

HD-A1防爆气动马达(ExplosionProofPneumaticMotor)
型号Type | HD-A1 |
流量Flow | 最大(Max.)70L(7bar)HP型最大(Max.)50L/min |
最大(Max.)55L(4bar)HP型最大(Max.)35L/min | |
扬程Head | 最高(Highest)5M(7bar)HP型最高(Highest)8M |
最高(Highest)4M(4bar)HP型最高(Highest)6.5M | |
转速Speed | 0~10000(r/min) |
功率Power | 375W |
粘度Viscosity | 最大(Max)700CPS |
重量Weight | 1.23kg |
最大入口压力Max.Inletairpressure:102psi(7bar) 空气耗气量Airconsumption:22CFM@92psi(10.38liter/sec@6.3bar)空气接头Airjoint:10mm 附件Accessory:消音器、气量调节阀mufflerandairflowcontrolvalve 必须配备：空气过滤器、压力调节器、自动注油壶(气动3联件) Requiredparts:airfilter,pressureregulatorandautomaticoiler(pneumatictriplex)主体Body:铸铁、铝合金Castironandaluminumalloy | |
A(D)线为HP 高扬程封闭式叶轮D(7Bar);A(C)线为HP 高扬程封闭式叶轮D(4Bar);
B(D)线为大流量开式叶轮(7Bar);B(C)线为大流量开式叶轮(4Bar);
测试条件：200L圆桶；
HD-SS316L-1000泵管；
介质为25℃清水，出液口为11/4"(32mm),测试允许误差±10%。
LineAreferstoHPhigh-liftenclosedimpeller,LineBreferstolarge-flowopenimpeller.Testingconditions:200Lroundbarrel,HD-SS316L-1000pumppipe,medium25℃clearwater,liquidoutlet11/4"(32mm),andallowableerrorof test±10%.
该马达还可以配置铝合金、不锈钢304、不锈钢316L、PPHT(工程塑料)、PVDF(聚偏氟乙烯)、PTFE(聚四氟乙烯)等材质的泵浦总成。
Themotorcanalsobeconfigured withaluminumalloy.stainfesssteel304,stainfesssteel316L,PPHT(engineeringplastics),
PVDF(polyvinylidenefluoride),PTFE(polytetrafiuoroethylene)Pumpassemblyofothermaterals.

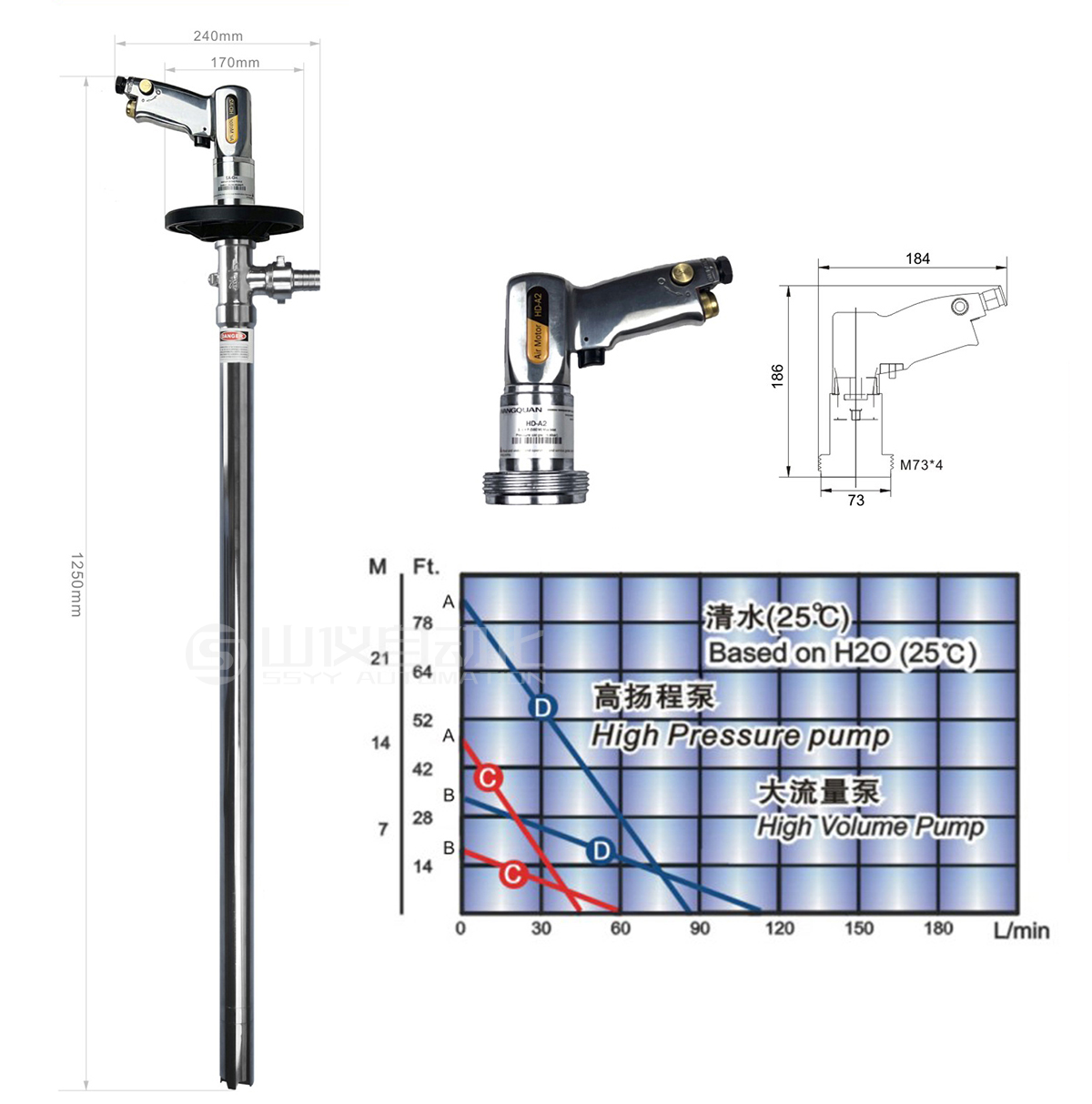

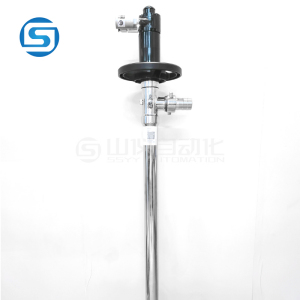

HD-A2防爆气动马达(ExplosionProofPneumaticMotor)
型号Type | HD-A2 |
流量Flow | 最大(Max.)110L(7bar)HP型最大(Max.)85L/min |
最大(Max.)60L(4bar)HP型最大(Max.)45L/min | |
扬程Head | 最高(Highest)9M(7bar)HP型最高(Highest)25M |
最高(Highest)5M(4bar)HP型最高(Highest)15M | |
转速Speed | 0~18000(r/min) |
功率Power | 560W |
粘度Viscosity | 最大(Max)500CPS |
重量Weight | 1.02kg |
最大入口压力Max.Inletairpressure:102psi(7bar) 空气耗气量Airconsumption:28CFM@90psi(13.2liter/sec@6.2bar)空气接头Airjoint:12mm 必须配备：空气过滤器、压力调节器、自动注油壶(气动3联件) Requiredparts:airfilter,pressureregulatorandautomaticoiler(pneumatictriplex)主体Body:铸铁、铝合金Castironandaluminumalloy | |
A(D)线为HP 高扬程封闭式叶轮D(7Bar);A(C)线为HP高扬程封闭式叶轮D(4Bar);
B(D)线为大流量开式叶轮(7Bar);B(C)线为大流量开式叶轮(4Bar);
测试条件：200L圆桶；
HD-SS316L-1000泵管；
介质为25℃清水，出液口为11/4(32mm),测试允许误差±10%。
LineAreferstoHPhigh-liftenclosedimpeller,LineBrefers tolarge-flowopenimpeller. Testingconditions:200Lroundbarrel,HD-SS316L-1000pumppipe,medium 25℃clearwater,liquidoutlet11/4°(32mm),andallowable erroroftest±10%.
该马达还可以配置铝合金、不锈钢304、不锈钢316L、PPHT(工程塑料)、PVDF(聚偏氟乙烯)、PTFE(聚四氟乙烯)等材质的泵浦总成。Themotorcanalsobeconfiguredwithaluminumalloy.stainfesssteel304,stainfesssteel316L,PPHT(engineeringplastics), PVDF(polyvinylidenefluoride),PTFE(polytetrafiuoroethylene)Pumpassemblyofothermaterals.
HD-A2防爆气动马达(ExplosionProofPneumaticMotor)
型号Type | HD-A2 |
流量Flow | 最大(Max.)65L(7bar)HP型最大(Max.)50L/min |
最大(Max.)40L(4bar)HP型最大(Max.)30L/min | |
扬程Head | 最高(Highest)6M(7bar)HP型最高(Highest)15M |
最高(Highest)4M(4bar)HP型最高(Highest)10M | |
转速Speed | 0~18000(r/min) |
功率Power | 560W |
粘度Viscosity | 最大(Max)500CPS |
重量Weight | 1.02kg |
最大入口压力Max.Inletairpressure:102psi(7bar) 空气耗气量Airconsumption:28CFM@90psi(13.2liter/sec@6.2bar)空气接头Airjoint:12mm 必须配备：空气过滤器、压力调节器、自动注油壶(气动3联件) Requiredparts:airfilter,pressureregulatorandautomaticoiler(pneumatictriplex)主体Body:铸铁、铝合金Castironandaluminumalloy | |
A(D) 线为HP高扬程封闭式叶轮D(7Bar);A(C)线为HP高扬程封闭式叶轮D(4Bar);
B(D)线为大流量开式叶轮(7Bar);B(C)线为大流量开式叶轮(4Bar);
测试条件：25L圆桶；
MD-PPHT-600泵管；
介质为25℃清水，出液口为1°(25mm),测试允许误差±10%。
LineAreferstoHPhigh-liftenclosedimpeller,LineBreferstolarge-flowopenimpeller.Testingconditions:25Lroundbarrel,MD-PPHT-600pumppipe,medium25℃clear water,liquidoutlet1°(25mm),andallowable erroroftest±10%.
该马达还可以配置铝合金、不锈钢304、不锈钢316L、PPHT(工程塑料)、PVDF(聚偏氟乙烯)、PTFE(聚四氟乙烯)等材质的泵浦总成。Themotorcanalsobeconfiguredwithaluminumalloy.stainfesssteel304,stainfesssteel316L,PPHT(engineeringplastics), PVDF(polyvinylidenefluoride),PTFE(polytetrafiuoroethylene)Pumpassemblyofothermaterals.

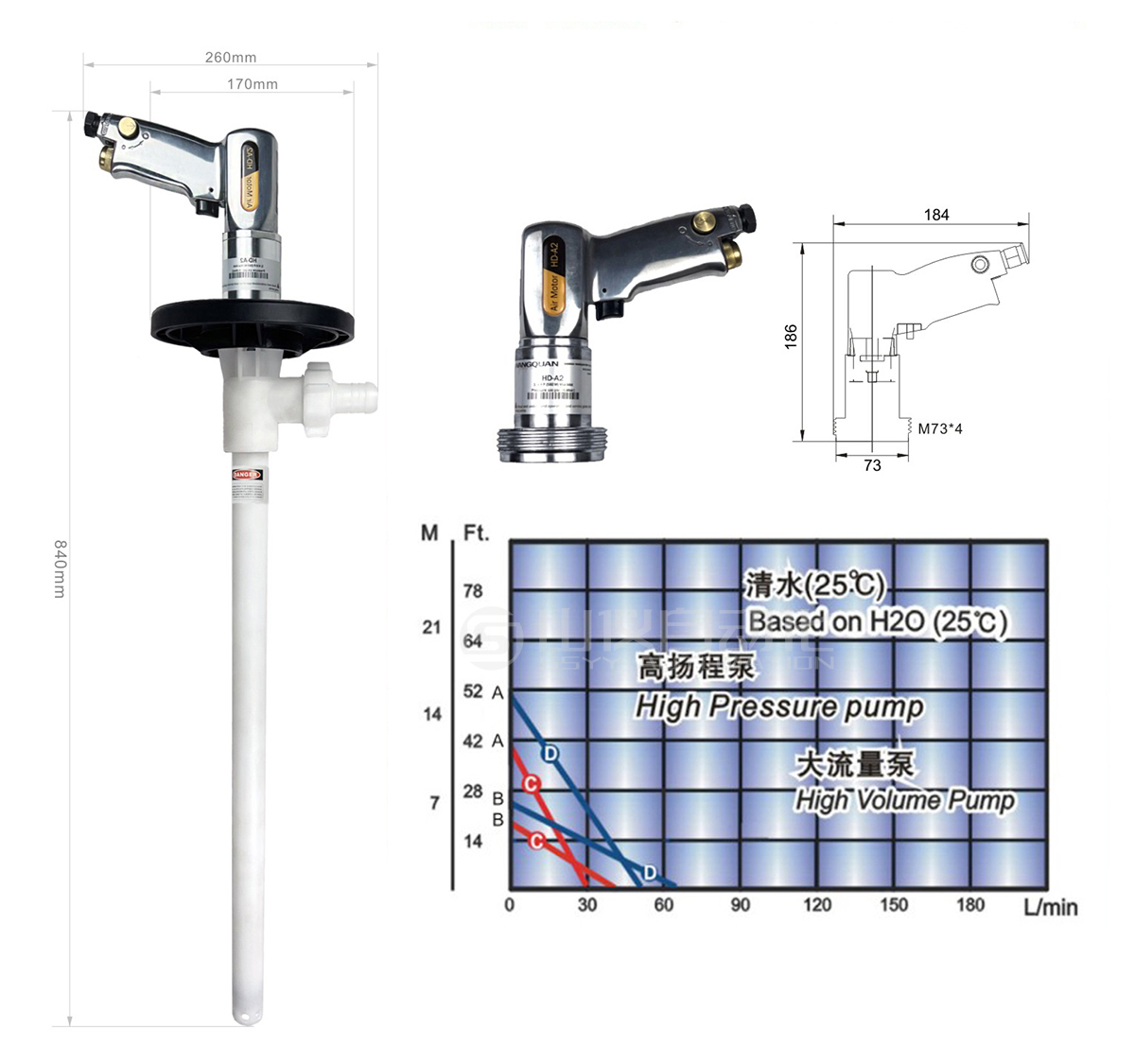

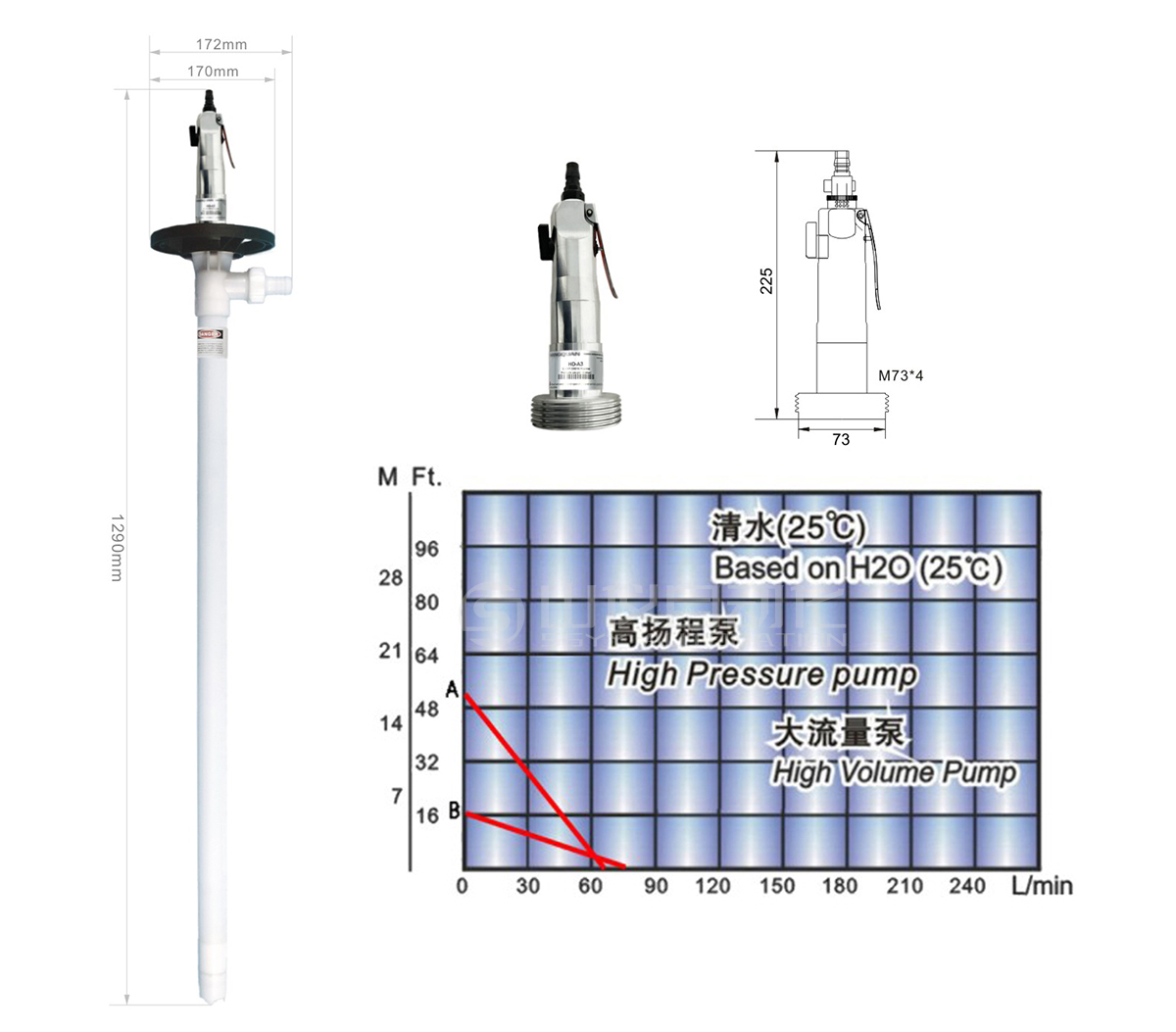

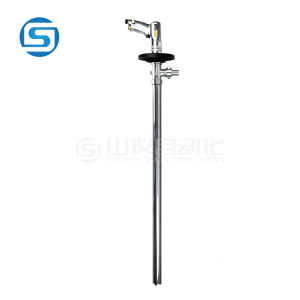

HD-A3防爆气动马达(ExplosionProofPneumaticMotor)
型号Type | HD-A3 |
流量Flow | 最大(Max.)75L(7bar)HP型最大(Max.)65L/min |
扬程Head | 最高(Highest)6M(7bar)HP型最高(Highest)17M |
转速Speed | 0~12000(r/min) |
功率Power | 385W |
粘度Viscosity | 最大(Max)500CPS |
重量Weight | 0.75kg |
最大入口压力Max.Inletairpressure:102psi(7bar 空气耗气量Airconsumption:18CFM@90psi(8.7liter/sec@6.2bar)空气接头Airjoint:10mm 必须配备：空气过滤器、压力调节器、自动注油壶(气动3联件) Requiredparts:airfilter,pressureregulatorandautomaticoiler(pneumatictriplex)主体Body:铝合金aluminumalloy | |
A线为HP高扬程封闭式叶轮D(7Bar);B线为大流量开式叶轮(7Bar);
测试条件：200L圆桶；
HD-PTFE-1000泵管；
介质为25℃清水，出液口为11/4"(32mm),测试允 许误差±10%。
LineAreferstoHPhigh-liftenclosedimpeller,LineBreferstolarge-flowopenimpeller.Testingconditions:200Lroundbarrel,HD-PTFE-1000pumppipe,medium25℃clearwater,liquidoutlet11/4”(32mm),andallowableerroroftest±10%.
该马达还可以配置铝合金、不锈钢304、不锈钢316L、PPHT(工程塑料)、PVDF(聚偏氟乙烯)、PTFE(聚四氟乙烯)等材质的泵浦总成。
Themotorcanalsobeconfigured withaluminumalloy.stainfesssteel304,stainfesssteel316L,PPHT(engineeringplastics),
PVDF(polyvinylidenefluoride),PTFE(polytetrafiuoroethylene)Pumpassemblyofothermaterals.

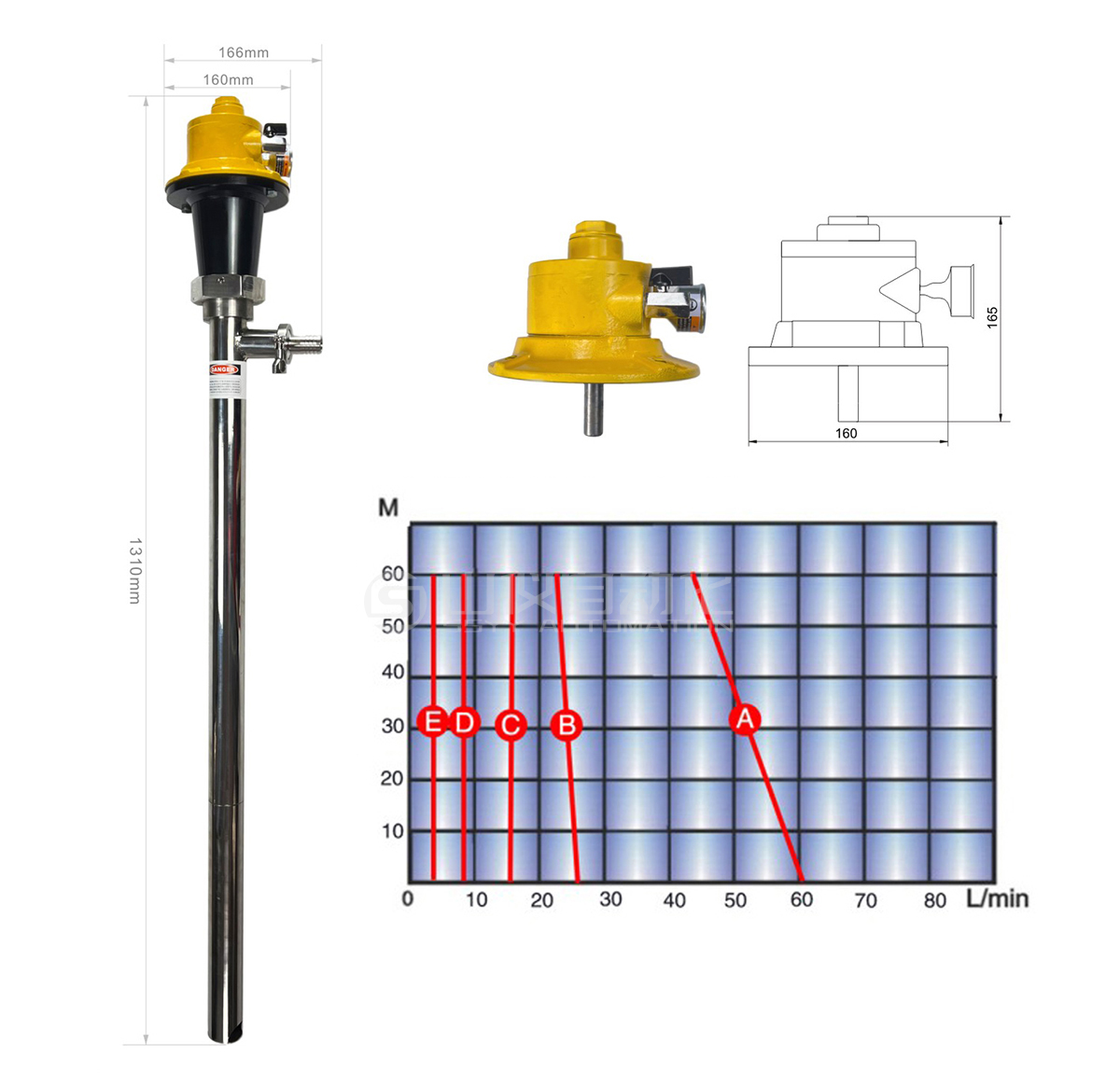

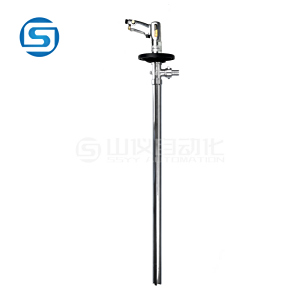

HD-A4防爆气动马达(ExplosionProofPneumaticMotor)
注：不同功率电机的外形及重量各有不同
Mark:Differentpowermotorshavedefferentshapesandweights
型号Type | HD-A4 |
流量Flow | 最大(Max.)60L/min |
扬程Head | 最高(Highest)60M |
转速Speed | 300~900(r/min) |
功率Power | 1500W |
粘度Viscosity | 最大(Max.)100000CPS |
重量Weight | 5.0kg |
最大入口压力Max.Inletairpressure:102psi(7bar) 空气耗气量Airconsumption:80CFM@100psi(37liter/sec@7bar)空气接头Airjoint:10mm 附件Accessory:消音器、气量调节阀mufflerandairflowcontrolvalve 必须配备：空气过滤器、压力调节器、自动注油壶(气动3联件) Requiredparts:airfilter,pressureregulatorandautomaticoiler(pneumatictriplex)主体Body:铸铁Castiron | |
A线：粘度1CPS
B线：粘度10000CPS
C线：粘度30000CPS
D线：粘度60000CPS
E线：粘度100000CPS
测试条件：200L圆桶；
HD-SS316L-1000HV100VT泵管；
介质为2000CPS水性树脂，
出液口为1"(25mm),
测试允许误差±10%。
Testingconditions:200Lroundbarrel,
HD-SS316L-1000HV100VTpump
pipe,medium2000CPSwaterbome
resin,liquidoutlet1(25mm),
andallowableerrorof test±10%.
该泵管还可以搭配HD-A4、HD-A6、HD-A8等气动马达。
ThepumppipecanalsobeusedwithHD-A4,HD-A6,HD-A8andotherpneumaticmotors.

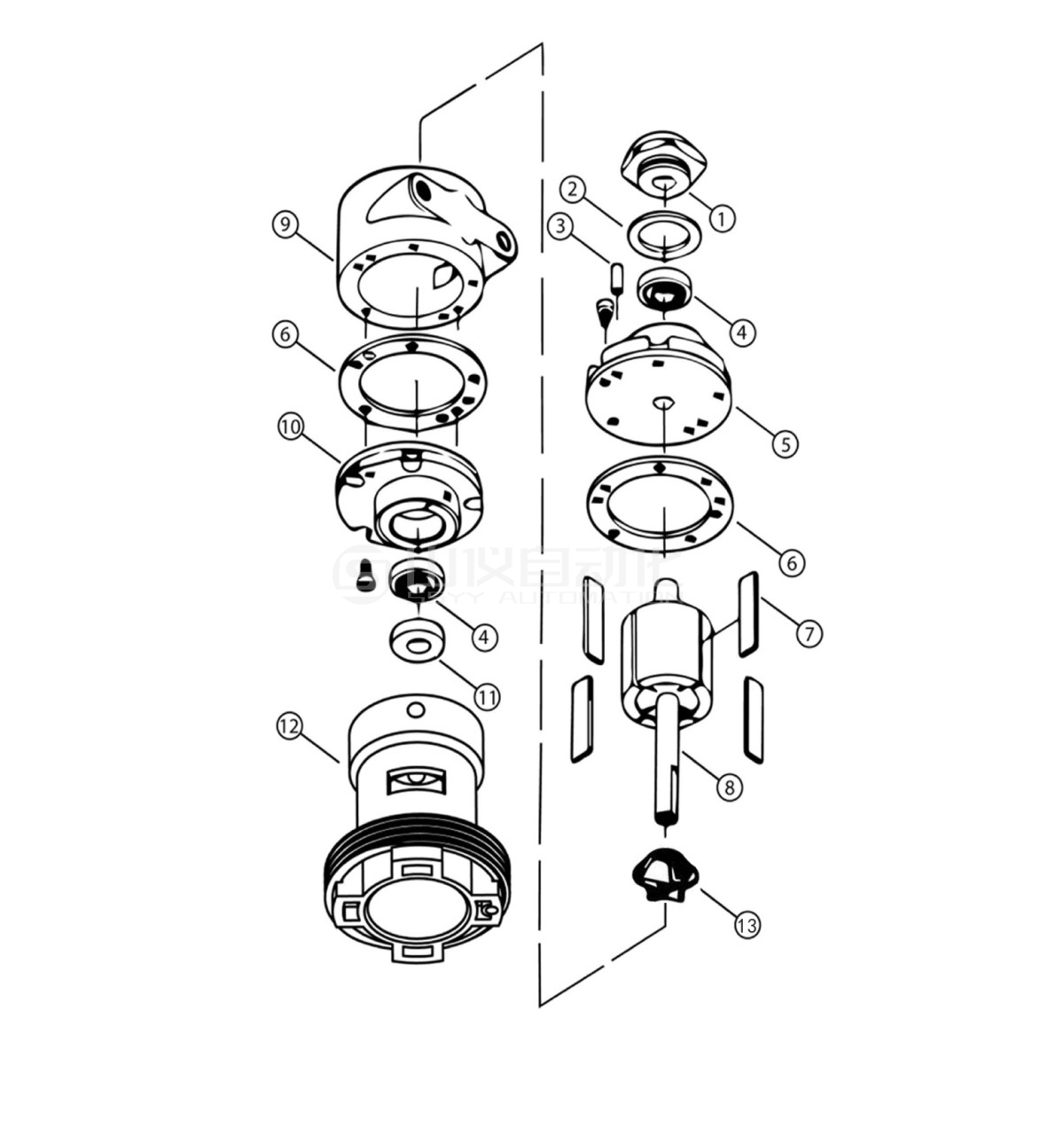

HD-A1配件清单(HD-A1SparePartsLists)

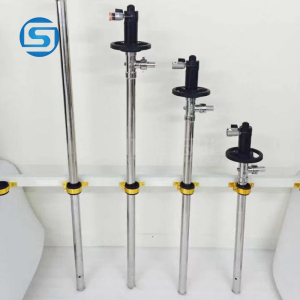

序号No. | 名称Name | 编号P/N | 数量Qty |
易损件*(包括第2、4、6、7、11及13项)RepairKit*(Includesitems2,4,6,7,11&13) | SK285 | ||
1 | 锁紧端盖DeadEndCap | SAC228A | 1 |
2 | 垫圈Gasket | SAC229 | 1 |
3 | 定位销DowelPin | SD324A | 1 |
4 | 轴承Bearing | SAG549 | 2 |
5 | 锁紧端板DeadEndPlate | SAC617 | 1 |
6 | 垫圈Gasket | SAC527 | 2 |
7 | 叶片Vane | SAE893 | 4 |
8 | 转子总成RotorAssembly | SAE896 | 1 |
9 | 泵体Body | SAE899 | 1 |
10 | 传动端板DriveEndPlate | SAC616 | 1 |
11 | 轴封ShaftSeal | SAC190A | 1 |
12 | 泵连接架PumpTubeAdapter | 9007 | 1 |
13 | 马达联轴器Motorcoupling | 883.833 | 1 |
消声器(未显示)Muffler(notshown) | SAF350 | 1 | |
进气球阀(未显示)InletBallValve(notshown) | SAF351 | 1 |
HD-SS抽液泵系列HD-SSDRUMPUMPSERIES | ||||
型号Model | 长度Length | 材质Material | 中心轴Shaft | 叶轮Impeller |
HD-SS304-700(或SS316L) | 700mm(27") | SUS304/ SUS316L | Stainless 316L | PVDF大流量(不标)PVDFHighVolume |
HD-SS304-1000(或SS316L) | 1000mm(39") | |||
HD-SS304-1200(或SS316L) | 1200mm(47" | |||
HD-SS304-1500(或SS316L) | 1500mm(60") | |||
HD-SS304-1800(或SS316L) | 1800mm(72") | |||
HD-SS304-700-HP(或SS316L) | 700mm(27") | SUS304/ SUS316L | Stainless 316L | PVDF高扬程 PVDFHighPressure |
HD-SS304-1000-HP(或SS316L) | 1000mm(39") | |||
HD-SS304-1200-HP(或SS316L) | 1200mm(47") | |||
HD-SS304-1500-HP(或SS316L) | 1500mm(60") | |||
HD-SS304-1800-HP(或SS316L) | 1800mm(72") | |||
最大耐温(MaxTemp):100℃/212'F
粘度(Viscosity):1000Cps/mPas(HD-E)
700Cps/mPas(HD-A1/A2/A3)500Cps/mPas(HD-EX(SB-3))
最大比重(MaxSpecificGravity):1.8
出口选择(DischargeOptions):1"(25mm)barb
3/4"(20mm)barb
重量：(weight):3.8-5.8kg

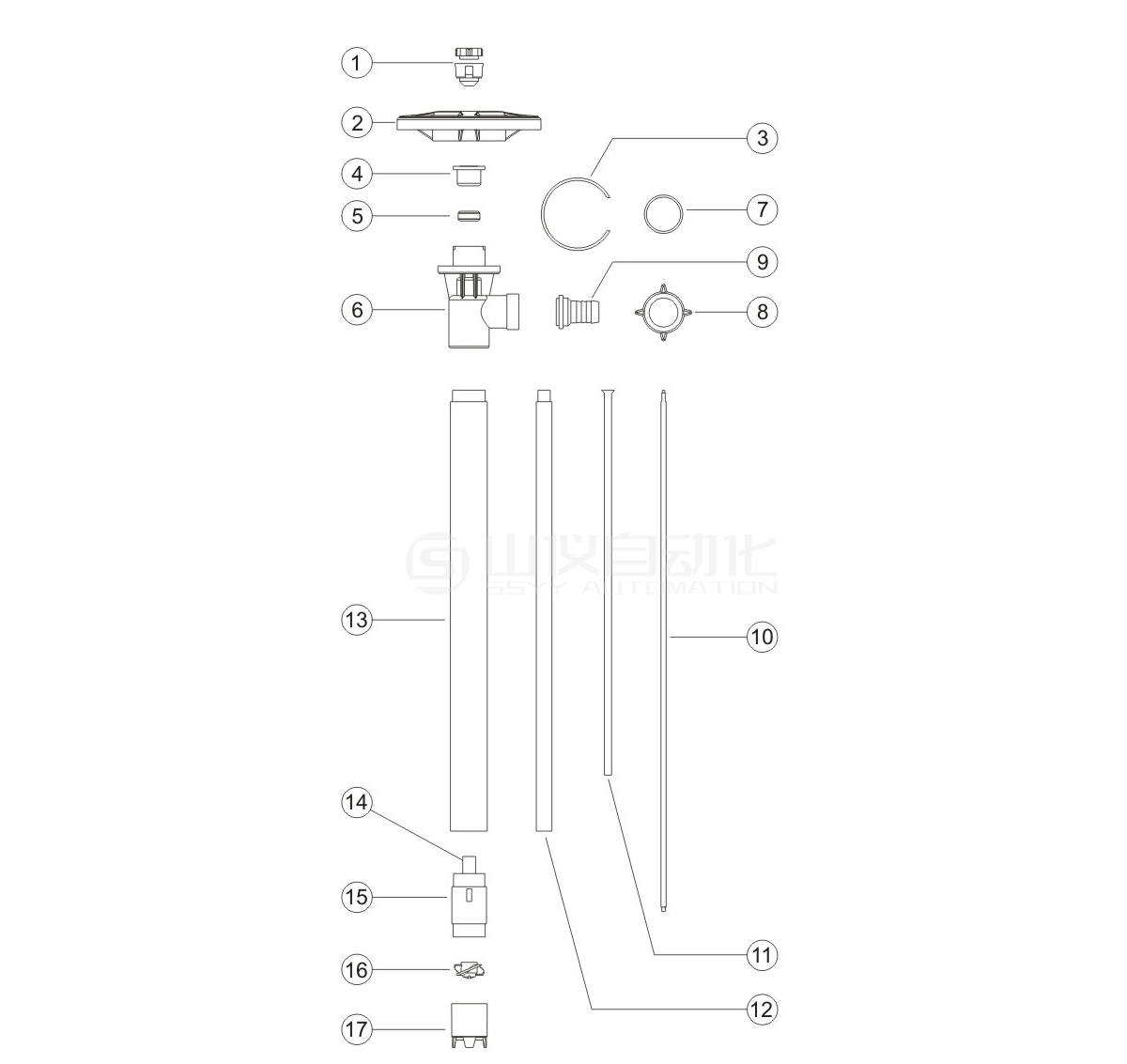

序号No. | 部件名称Name | 配件编号No. |
01 | 泵联轴器Pumpcoupling | 810.804 |
02 | 扶手轮Handwheel | 818.842 |
03 | 卡环Snapring | 815.808 |
04 | 轴承组Bearingunitassembled-2 | 810.838 |
05 | V型油封V-Seal-VT | 840.800 |
06 | 三通泵头座Connectionflange(304、316L) | 820.800+L |
07 | 出液口垫片TELsea | 821.895 |
08 | 出液口锁母Wingnut(304、316L) | 821.868+L |
09 | 出液口管芯Hosebarb,1"(304、316L) | 821.896+L |
10 | 中心轴Driveshafe700mm(27") | 820.827 |
(316L)1000mm(39") | 820.828 | |
1200mm(47") | 820.829 | |
1500mm(60") | 827.809 | |
1800mm(72") | 827.810 | |
11 | 轴套管Guidesleeve700mm(27") | 820.831 |
(FEP)1000mm(39") | 827.815 | |
1200mm(47") | 820.832 | |
1500mm(60") | 827.811 | |
1800mm(72") | 827.812 | |
12 | 轴套Purecarbonbrush纯碳聚合物 | 816.806 |
13 | 内外管Inner/outertubeassembly700mm(27") | 827.800+L |
(304、316L)1000mm(39") | 827.801+L | |
1200mm(47") | 827.802+L | |
1500mm(60") | 827.813+L | |
1800mm(72") | 827.814+L | |
14 | 管轴套座Carbonbrushhousing(304、316L) | 827.804+L |
15 | 叶轮(开式)PVDFimpeller | 827.806 |
高扬程叶轮Highpressureimpeller | 827.806HP | |
16 | 底座Pumpfoot | 827.808+L |
高扬程泵底座Highpressurepumpfoot | 827.808HP+L |
注：根据被输送介质的特性：可增配定制SS316L及黄铜材质的叶轮。
Note:Accordingtothecharacteristicsoftheconveyingmedium,customized SS316Landbrassimpellercanbeadded.

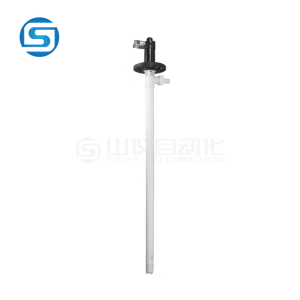

HD-PTFE抽液泵系列
型号 Model | 长度 Length | 材质 Material | 中心轴 Shaft | 叶轮 Impeller |
HD-PTFE-700 | 700mm(27") | PTFE | Hastelloy | PTFE大流量(不标)PTFEHighVolume |
HD-PTFE-1000 | 1000mm(39") | |||
HD-PTFE-1200 | 1200mm(47") | |||
HD-PTFE-1500 | 1500mm(60") | |||
HD-PTFE-1800 | 1800mm(72") | |||
HD-PTFE-700-HP | 700mm(27") | PTFE | Hastelloy | PTFE高扬程 PTFEHighPressure |
HD-PTFE-1000-HP | 1000mm(39") | |||
HD-PTFE-1200-HP | 1200mm(47") | |||
HD-PTFE-1500-HP | 1500mm(60") | |||
HD-PTFE-1800-HP | 1800mm(72") |
最大耐温(MaxTemp):110℃/230°F
粘度(Viscosity):1000Cps/mPas(HD-E)
700Cps/mPas(HD-A1/A2/A3)500Cps/mPas(HD-EX(SB-3))
最大比重(MaxSpecificGravity):1.8
出口选择(DischargeOptions):1"(25mm)barb
3/4"(20mm)barb
重量：(weight):1.5-3kg
序号No. | 部件名称Name | 配件编号No. |
01 | 泵联轴器Pumpcoupling | 810.804 |
02 | 扶手轮Handwheel | 818.842 |
03 | 卡环Snapring | 815.808 |
04 | 轴承组Bearingunitassembled-2 | 810.838 |
05 | V型油封V-Seal-VT | 840.800 |
06 | 三通泵头座Connectionflange | 940.728 |
07 | 出液口垫片TELseal | 821.895 |
08 | 出液口锁母Wingnut | 941.706 |
09 | 出液口管芯Hosebarb,1" | 940.882 |
10 | 中心轴Driveshafe700mm(27") | 815.843 |
(Hastelloy)1000mm(39") | 815.844 | |
1200mm(47") | 815.845 | |
1500mm(60") | 815.846 | |
1800mm(72") | 815.847 | |
11 | 轴套管Guidesleeve700mm(27") | 815.814 |
(FEP)1000mm(39") | 815.815 | |
1200mm(47") | 815.816 | |
1500mm(60") | 815.817 | |
1800mm(72") | 815.818 | |
12 | 内管Innertube700mm(27") | 946.800 |
(PTFE)1000mm(39") | 946.801 | |
1200mm(47") | 946.802 | |
1500mm(60") | 946.811 | |
1800mm(72") | 946.812 | |
13 | 外管Outertube700mm(27") | 946.803 |
(PTFE)1000mm(39") | 946.804 | |
1200mm(47") | 946.805 | |
1500mm(60") | 946.813 | |
1800mm(72") | 946.814 | |
14 | 轴套Purecarbonbrush | 816.806 |
15 | 管轴套座Carbonbrushhousing | 946.807 |
16 | 叶轮(开式)PTFEimpeller | 946.808 |
高扬程叶轮Highpressureimpeller | 946.808HP | |
17 | 底座 Pumpfoot | 916.809 |
高扬程泵底座Highpressurepumpfoot | 916.809HP |
