产品概述
Sb系列电动抽液泵、油桶泵、手提泵、抽桶泵，简称：桶泵。是我公司引进西德优质样机开发研制而成，各项技术指标均能达到样机水平，并在样机基础上开发不同使用场合不同抽吸液体的派生产品，该系列泵为轻便型管式轴流泵，具有效率高，使用、维修方便等特点。SB系列电动抽液泵可以直接插入物料桶(最大适用于符合GB/325-1991标准的钢桶、塑料桶及多种小桶)中抽取桶中液体。可输送各种油料、带腐蚀性化学药水、其它液体。之泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等企事业单位部门输送酸、碱、盐、油品、饮料等介质及抽吸各种低、中粘度液体。SB系列电动抽液泵其中多款产品同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等，是输送汽油、煤油、柴油、轻质燃油等油品的理想工具。
根据所输送的液体性质，泵体沾湿部分材料可选用铝合金、优质不锈钢RPP塑料等组成。驱动电机配备单相标准电机，防爆电机，高转速电机等多种选择。电机外壳采用蓝色优质PC聚碳合成塑料(中国蓝),根据所配置泵体材质和电机的不同，型号可分为三大系列12种型号，该系列泵可按防
爆区域和非防爆区域选用，如在易燃易爆场合使用，可选用我公司生产的防爆型电动抽液泵(SB-3型、SB-3-1型、SB-4型)。使用防爆型电动
声明
任何人在使用、安装、维护、维修SB系列桶泵时，必须完整阅读本手册。
收到设备、投入使用前，请检查包装是否完好，桶泵是否有损坏，同时核对清单，任何配件的缺失，可能引起使用问题或安全问题。制造商不承担因此引起的设备损坏和人身伤害的责任。
使用者有责任遵守手册提到的安全要求，同时使用者必须遵循相关法律、法规对安全的要求。制造商不承担违反此类要求而引起的设备损坏和人身伤害的责任。
本设备只适用于订货时所协谈的使用条件，如果变更使用条件，必须经过制造商或制造商授权的代理商认可，才能投入使用。本设备只适用于本手机规定的使用条件和使用范围，任何超范围使用所导致的设备损坏或人身伤害，制造商不对承担责任。

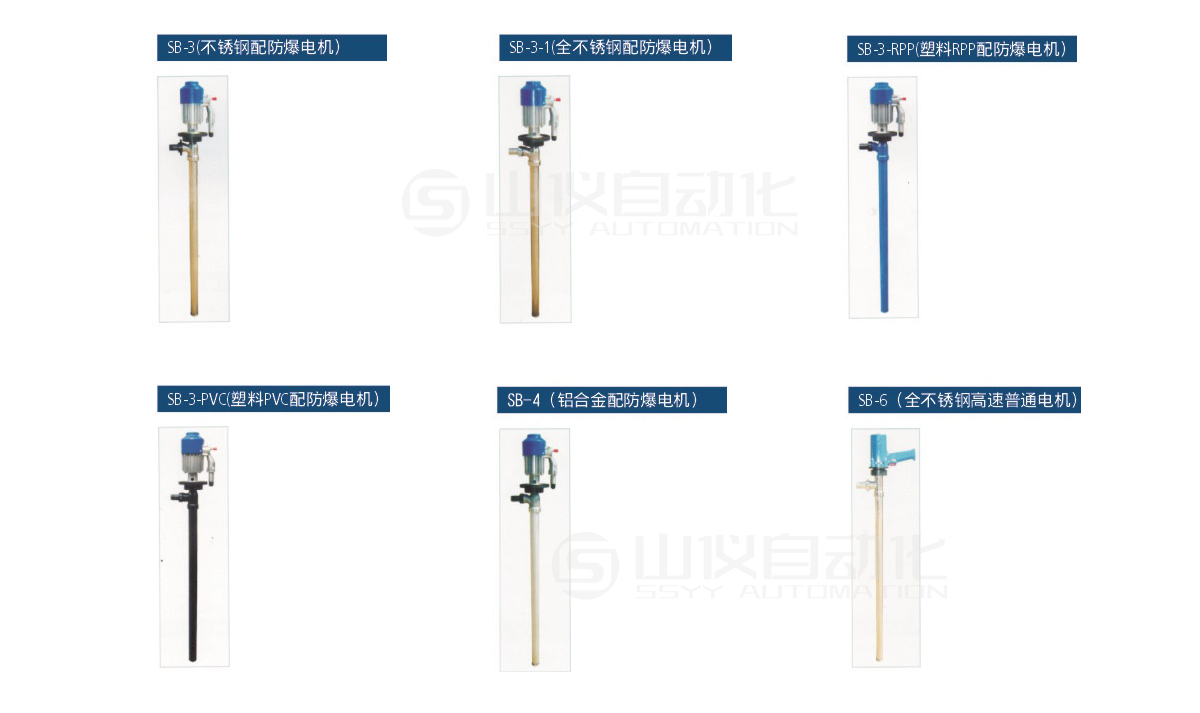

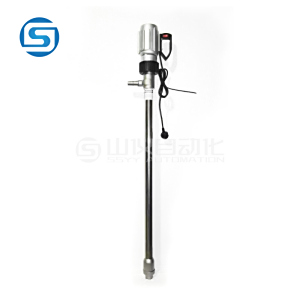

SB-3(不锈钢配防爆电机)
产品型号 | SB-3 |
流量 | 130L/min |
扬程 | 7.5m |
功率 | 1.1KW |
转速 | 10000r/min |
泵管材质 | 不锈钢(55304) |
叶轮、接口材质 | 塑料(PP) |
进出口径 | 50/25 |
重量 | 7.8kg |
本型号出厂随机附带备件 | |
SB-3-1(全不锈钢配防爆电机)
产品型号 | SB-1-2 |
流量 | 130L/min |
扬程 | 7.5m |
功率 | 1.1KW |
转速 | 10000r/min |
泵管材质 | 不锈钢(SS304) |
叶轮、接口材质 | 不锈钢(SS304) |
进出口径 | 50/25 |
重量 | 8kg |
本型号出厂随机附带备件 | |
SB-3-RPP(塑料RPP配防爆电机)
产品型号 | SB-3-RPP |
流量 | 50-100-150L/min |
扬程 | 10m |
功率 | 0.88kw |
转速 | 12000r/min |
泵管材质 | 玻纤增强聚丙烯(RPP) |
叶轮、接口材质 | 塑料(PP) |
进出口径 | 50/25 |
重量 | 6kg |
SB-3-PVC(塑料PVC配防爆电机)
产品型号 | SB-3-PVC |
流量 | 50-100-150L/min |
扬程 | 10m |
功率 | 0.88KM |
转速 | 12000r/min |
泵管材质 | 塑料PVC |
叶轮、接口材质 | 塑料(PP) |
进出口径 | 50/25 |
重量 | 6.5kg |
SB-4(铝合金配防爆电机)
产品型号 | SB-4 |
流量 | 150L/min |
扬程 | 10m |
功率 | 0.88KW |
转速 | 12000r/min |
泵管材质 | 铝合金 |
叶轮、接口材质 | 塑料(PP) |
进出口径 | 50/25 |
重量 | 5.7kg |
SB-6(全不锈钢高速普通电机)
产品型号 | SB-6 |
流量 | 100L/min |
扬程 | 7m |
功率 | 0.55KW |
转速 | 8000r/min |
泵管材质 | 不锈钢(SS304) |
叶轮、接口材质 | 不锈钢(SS304) |
进出口径 | 41/25 |
重量 | 5.7kg |
SY-EX2-V(SB-3)防爆电机
型号Type | SY-EX2-V(SB-3) |
流量Flow | 最大(Max.)198LHP型最大(MAX.)120L/min |
扬程Head | 最高(Highest)12MHP型最高(Highest13OM |
转速Speed | 12000(r/min) |
功率Power | 880W |
粘度Viscosity | 500CPS,HP型800CPS |
重量Weight | 4.4Kg |
全封闭式铝合金外壳otallyenclosed aluminum alloycasing 220V防爆电机-附3米，不含防爆插头 220Vexplosion-proofmotorincludedwitha3moutgoingline, withoutanexplosion-poofplug 防护等级Protectionclass:IP55 防爆合格证号Explosion-proofcertifiatenumber:CHEx11.0331 防爆等级Explosive-proofclass.dIIBT4 | |

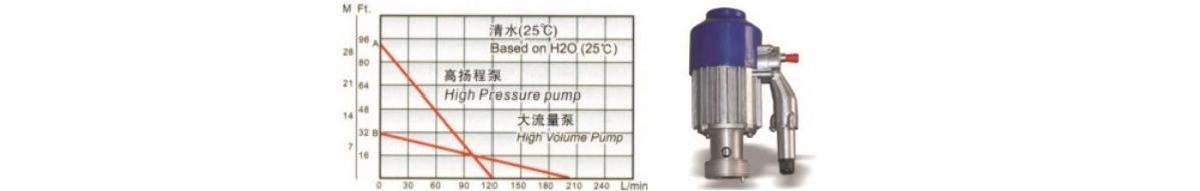

A线为HP高扬程封闭式叶轮，B线为大流量开式叶轮测试条件：200L圆桶，HD-SS316L-1000泵管，介质为25℃清水，出液口为11/4(32mm),测试允许误差±10%
LineArefestoHPhigh-liftencbsedimpellerLineBleferstolange-flowopenimpellerTestingconditions:200Lroundbarrel,HD-SS316L-1000pumppipe,medium25℃clearwater,liquidoutlet11/4132mm),andallowableemor
oftest±10%
订购抽液泵应注意事项
一、抽液泵依不同材质有不同的条件及应用范围，订购抽液泵前应考虑以下因素：
1.液体化学特性(PUMP泵体及主轴材质耐抗性),2.流量(L/min)
3.扬程(m)4.温度(℃)5.粘度(cps),6.通过粒径(mm)7.比重(kg/?)
二、确认使用电源、接管方式及相关作业环境。
三、出口可选择标准配备1”(25.4mm)或特殊规格3/4”(22mm),11/4”(32mm)
抽液泵尺寸应用范围
适用容器 | 泵浦型号 | 泵浦管长度 |
Applicablecontainers | Pumptype | Pumppipelength |
5加仑瓶5GALBottles | SY-材质material700 | 700mm(27) |
55加仑标准鼓圆桶(200L) | SY-材质material1000 | 1000mm(39' |
桶罐、罐子槽体(200L) | SY-材质material1200 | 1200mm(47') |
国际标准吨桶 | SY-材质material1500 | 1500mm(60) |
大型容量Big containers | SY-材质material1800 | 1800mm(72) |
