SB系列可调速电动马达抽油泵油桶泵
  • SB系列可调速电动马达抽油泵油桶泵

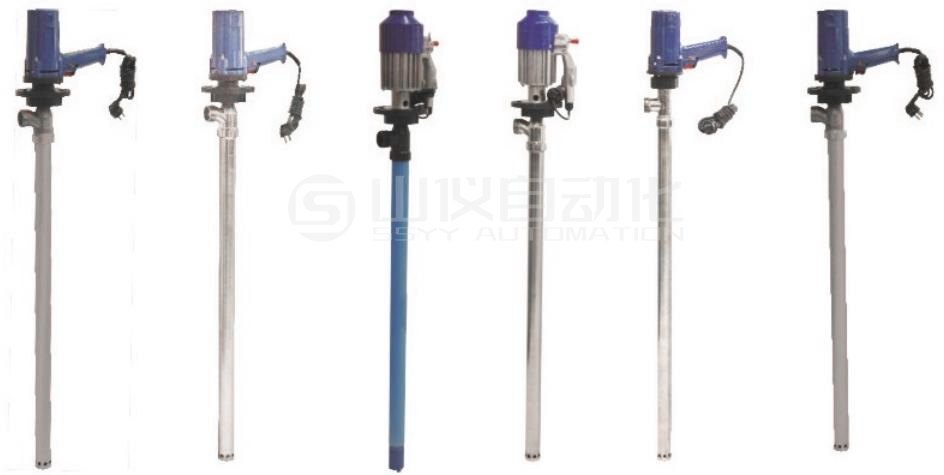

SB系列可调速电动马达抽油泵油桶泵

SB系列电动抽液泵其中多款产品同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等,是输送汽油、煤油、柴油、轻质燃油等油品的理想工具。

立即咨询
联系方式
电话: 021-52137660  18964501477(同微信)

产品概述

Sb系列电动抽液泵、油桶泵、手提泵、抽桶泵,简称:桶泵。是我公司引进西德优质样机开发研制而成,各项技术指标均能达到样机水平,并在样机基础上开发不同使用场合不同抽吸液体的派生产品,该系列泵为轻便型管式轴流泵,具有效率高,使用、维修方便等特点。SB系列电动抽液泵可以直接插入物料桶(最大适用于符合GB/325-1991标准的钢桶、塑料桶及多种小桶)中抽取桶中液体。可输送各种油料、带腐蚀性化学药水、其它液体。之泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等企事业单位部门输送酸、碱、盐、油品、饮料等介质及抽吸各种低、中粘度液体。SB系列电动抽液泵其中多款产品同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等,是输送汽油、煤油、柴油、轻质燃油等油品的理想工具。

根据所输送的液体性质,泵体沾湿部分材料可选用铝合金、优质不锈钢RPP塑料等组成。驱动电机配备单相标准电机,防爆电机,高转速电机等多种选择。电机外壳采用蓝色优质PC聚碳合成塑料(中国蓝),根据所配置泵体材质和电机的不同,型号可分为三大系列12种型号,该系列泵可按防

爆区域和非防爆区域选用,如在易燃易爆场合使用,可选用我公司生产的防爆型电动抽液泵(SB-3型、SB-3-1型、SB-4型)。使用防爆型电动

声明

任何人在使用、安装、维护、维修SB系列桶泵时,必须完整阅读本手册。

收到设备、投入使用前,请检查包装是否完好,桶泵是否有损坏,同时核对清单,任何配件的缺失,可能引起使用问题或安全问题。制造商不承担因此引起的设备损坏和人身伤害的责任。

使用者有责任遵守手册提到的安全要求,同时使用者必须遵循相关法律、法规对安全的要求。制造商不承担违反此类要求而引起的设备损坏和人身伤害的责任。

本设备只适用于订货时所协谈的使用条件,如果变更使用条件,必须经过制造商或制造商授权的代理商认可,才能投入使用。本设备只适用于本手机规定的使用条件和使用范围,任何超范围使用所导致的设备损坏或人身伤害,制造商不对承担责任。


操作条件:

SB系列桶泵可以输送各类液体,由于液体多样性,选型必须考虑到液体和泵管材质及密封圈材质的相容性,如需不同泵管材质及密封圈材质,化学介质反应性能状况,请致电我们公司技术部详细咨询。

本系列不是所有的产品都适用于输送食品,药品等有卫生要求的场合,如需要使用,使用者需要确认不会危害相关食品,药品的品质;输送食品,药品等有卫生要求的场合时可选用PTFE-SS泵管,清洗方便,使用前必须做好清洗工作。

粘度:

输送有粘度液体时候,桶泵的输送流量和扬程都会有所下降,超过额定输送粘度,电机有过载的危险,严重时会损坏电机。

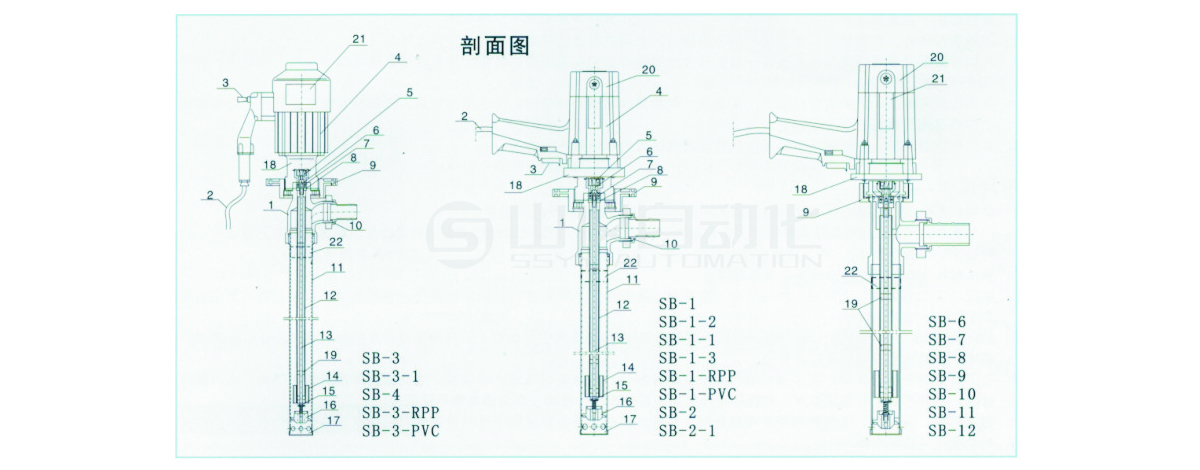

序号

序号

序号

1

泵头三通

9

锁紧手轮/锁紧螺母

17

过滤网罩

2

电缆(电源线)

10

锁紧出口(束节出液口)

18

电机下端盖

3

拉杆开关/按钮开关

11

泵外管

19

轴套(自滑润)

4

防爆电机/普通电机

12

泵小管

20

电机上端盖

5

联轴器(万向节)

13

主轴

21

产品铭牌

6

短轴

14

三角支架

22

危险警告标示

7

深沟轴承

15

小骨架密封圈



8

骨架密封圈

16

叶轮



泵浦材质

最高耐温

应用范围


Pumpmaterial

Max.Temp.

Applicationscope




酸性和碱性物质如:醋酸、铵、氯化铁、氟圭酸、氢氧化物、


PPHT

(玻纤增强


消毒剂、磷肥(45%)、氮酸(20%)、钠氢氧化物、硫磺酸(75%)、漂白水及其它液体。

AceticAcid

sulfuricAcd

聚丙烯)

80℃/175°F

Acidandalkalinesubstances,likeaceticacid,ammonium,

Hydrochloric-20%

(Fiberglass

reinforcedPP)


ironchloride,fluosilicicacid,hydroxide,disinfectors,

phosphoricacid(45%),nitricacid(20%),sodiumhydroxide,

sulfuricacid(75%),bleachingwaterandotherliquids

NitricAcid-20%

Alkalies

FerricChloride




PVDF




100℃/212°F


高腐蚀性毒性物质如:氢氟酸(浓度COLD)、氨酸(浓缩)丙酸、硬脂酸、硫磺酸及其它溶液。

Highlycorrosiveandtoxicsubstances,likehydrofluoricacid(concentrationCOLD),propylhomoserin(concentrated),

propanoicacid,stearicacid,sulfuricacidandothersolutions.


ConcentratedNitricAcidsulfuricAcid-66Baume

SodiumHypochlorite

PropionicAcid

StearicAcid

HydrofluoricAcid





PTFE





110℃/230°F


任意浓度的硫酸、盐酸、磷酸、氢氟酸、氢氧化钠、氢氧化钾、铬酸、王水、甲酸、醋酸、丙酸、丁酸、硝酸、甲烷、乙烷及各种苯、醇、醚、丙酮、环已酮、酯类、氟乙烯。

Anyconcentrationofsulphuricacid,hydrochloricacd,

phosphoricacidhydrofluoricacid,sodiumhydroxide,

potassiumhydroxide,chromicacid,aquaregia,methanoic

acid,aceticacid,propanoicacid,butyricacid,nitricacid

methane,ethaneanedifferentkindsofbenzene,alcohol,

ether,acetone,aydoheranone,estersandvinylfluoridel.

sulfuricacid

Hydrochloricacid

Phosphoricacid

Hydrochloricacid

Sodiumhydroxide

Chromicacid

Aquaregia

Methane

BenzeneAlcohol

AcetoneEster



SS304



100℃/212°F


可燃性物质或易燃性物质柴油、汽油、各种油类、和缓剂(界面活性剂)、洒精。

Flammableorinflammablesubstances,dieseloil

gasoline,allkindsofoil,inhibitingagentslinterfacialactiveagent)andalkcohol


AlcoholGasoline

AqueousAmmonia

IsoproylEther

Solvents

PetoleumProducts




SS316L




100℃/212°F


可燃性物质或易燃性物质柴油、汽油、各种油类、和缓剂(界面活性剂)、洒精。各种食品类、饮料类、医用类、高纯净度轻质流体。Flammableorinflammablesubstances,dieseloil,

gasoline,allkindsofoil,inhibitingagentslinterfacialactive

agent)andalcohol.Allkindsoffood,beverage,medicine

andhigh-puritylight-dutyfluids.


AlcoholGasoline

AqueousAmmonia

IsoproylEther

Solvents

PetoleumProducts



AL



100℃/212°F


低腐蚀性的污水、柴油、低粘度油、润滑油

Weaklycorrosiveseage,dieseloil,low-viscosity

oilandlubricatingoil.


Sewage

Dieseloil

Lowviscosityoil

Lubricatingoil

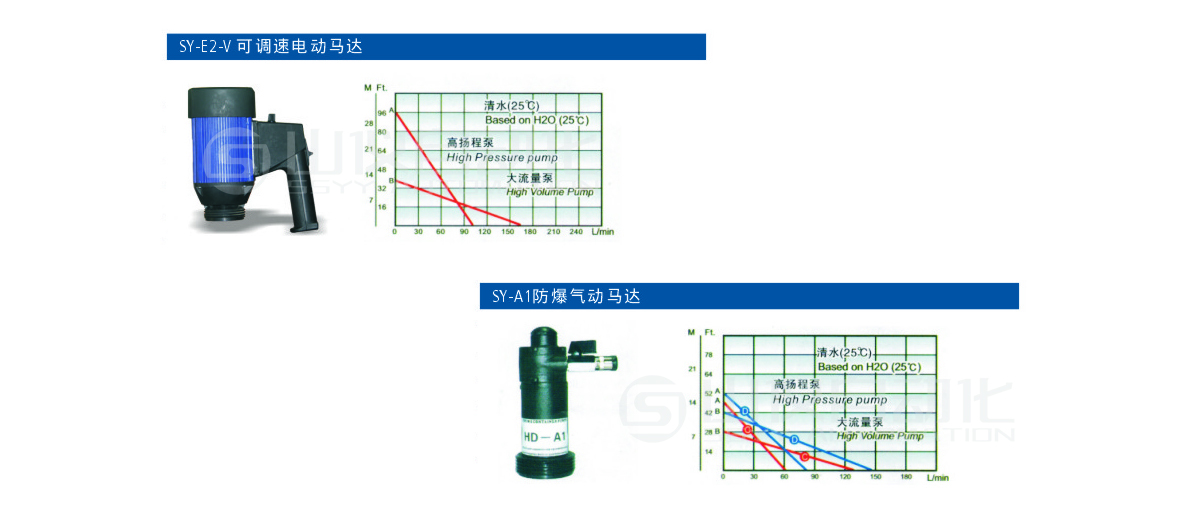

SY-E2-V可调速电动马达

型号Type

SY-E2-V

流量Flow

最大(Max.)165LHP型最大(MAX.)100L/min

扬程Head

最高(Highest)10MHP型最高(Highest)30M

转速Speed

0~10000(r/min)

功率Power

800W

粘度Viscosity

800CPS,HP型1000CPS

重量Weight

3.55K


空转保护装置Idleprotector

安全手动重换装置Sfemanualchangedevice

注塑德国黄聚碳外壳马达可抗化学腐蚀

JetmoldingGermanyellowpolycarbonateaasingmotorresistanttochemiclcorrosion

220V调速电机谢16尺(5米)S电线插头

220VSpeedcontrolmotor-indudedwith16chi(5m)SJTwireplug防护等级Protectionclass:IP44

A线为HP高扬程封闭式叶轮,B线为大流量开式叶轮测试条件:200山圆桶,HD-SS316L-1000泵管,介质为25℃清水,出液口为11/4(32mm),测试允许误差±10%

LreAreferstoHPhigh-litencbsedimpellerLineBreferstoange-fbwopenimpelerTestingconditions:200LroundbamelHD-SS16L:-1000pumppipe,medium25℃ckarwaterliquloutkt11/432mm),andalbwabkemoroftest±10%

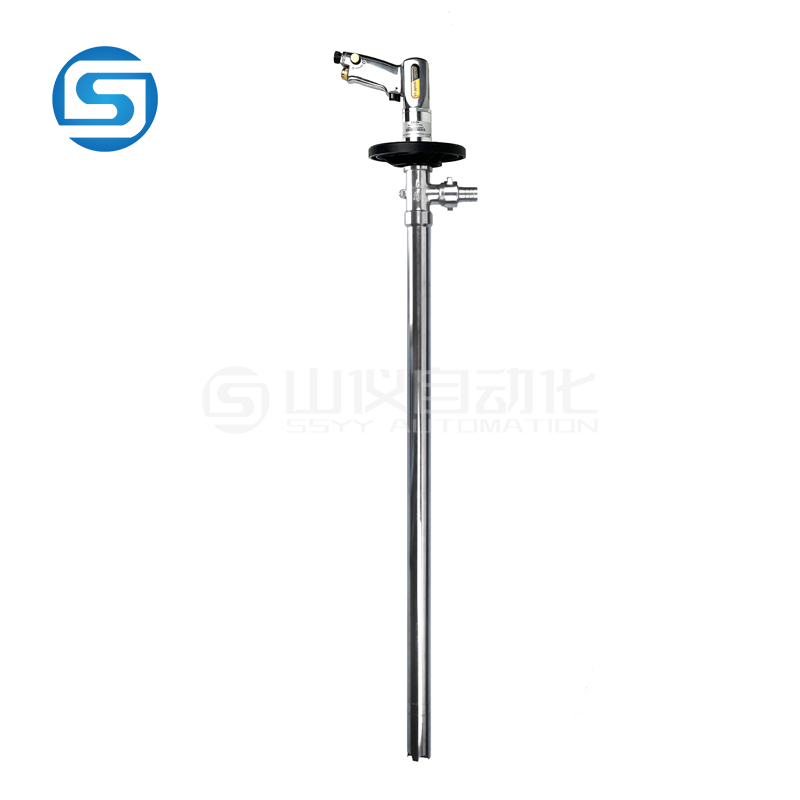

SY-A1防爆气动马达

型号Type

SY-AI

流量Flow

最大(Max.)150L(7bar)HP型最大(MAX.)80L/min

扬程Head

最大(Max.)120L(4bar)HP型最大(MAX.)60L/min


最高(Highest)10M(7bar)HP型最高(Highest)16M


最高(Highest)8M(4bar)HP型最高(Highest)13M

转速Speed

0~10000(r/min)

功率Power

375W

粘度Viscosity

700CPS

重量Weight1.23Kg


最大入口压力MaxInletairpressure:102psi(7bar)

空气耗气量Airconsumption:22CFM@92psi(10.38liter/sec@6.3bar)空气接头Airjoint:8mm

附件Accessory:消声器、

气量调节阀mufflerandairflowcontrolvalve

必须配备:空气过滤器、压力调节器、

自动注油壶(气动3联件)

Requiredpartsairfilter,pressureregulatorand

automaticoiler(pneumatictriplex)

主体Body:铸铁、铝合金Castironandaluminumalloy

A/D)线为HP高扬程封闭式叶轮(7Bar)A(C)线为HP高扬程封闭式叶轮(4Bar),B(D)线为大流量开式叶轮(7Bar),B(C)线为大流量开式叶轮(4Bar)测试条件:200L圆桶HD-SS316L-1000泵管,介质为25℃清水,出液口为11/4(32mm),测试允许误差±10%

Line A(D)referstoHPhigh-iftendosedimpeller(7Bar),LineA/C)referstoHPhigh-iftendosedimpeller(4Bar)LineB(D)referstolarge-flowopenimpeller(7Bar),LineB(Creferstolange-flowopenimpeller(4Bar)Testingconditions:200Lroundbarrel,HD-SS316L-1000pumppipe,medium25℃clearwater,liqudoutlet11/4B2mm),andallowableerroroftest±10%


订货前应注意事项/到货检查

在操作抽液泵之前,操作人员应了解对于使用之液体相关化学特性与材质适用条件范围,并详读所有操作注意事项和安全标示。

订购抽液泵应注意事项

一、抽液泵依不同材质有不同的条件及应用范围,订购抽液泵前应考虑以下因素:

1.液体化学特性(PUMP泵体及主轴材质耐抗性),2.流量(L/min)

3.扬程(m)4.温度(℃)5.粘度(cps),6.通过粒径(mm)7.比重(kg/?)

二、确认使用电源、接管方式及相关作业环境。

三、出口可选择标准配备1”(25.4mm)或特殊规格3/4”(22mm),11/4”(32mm)

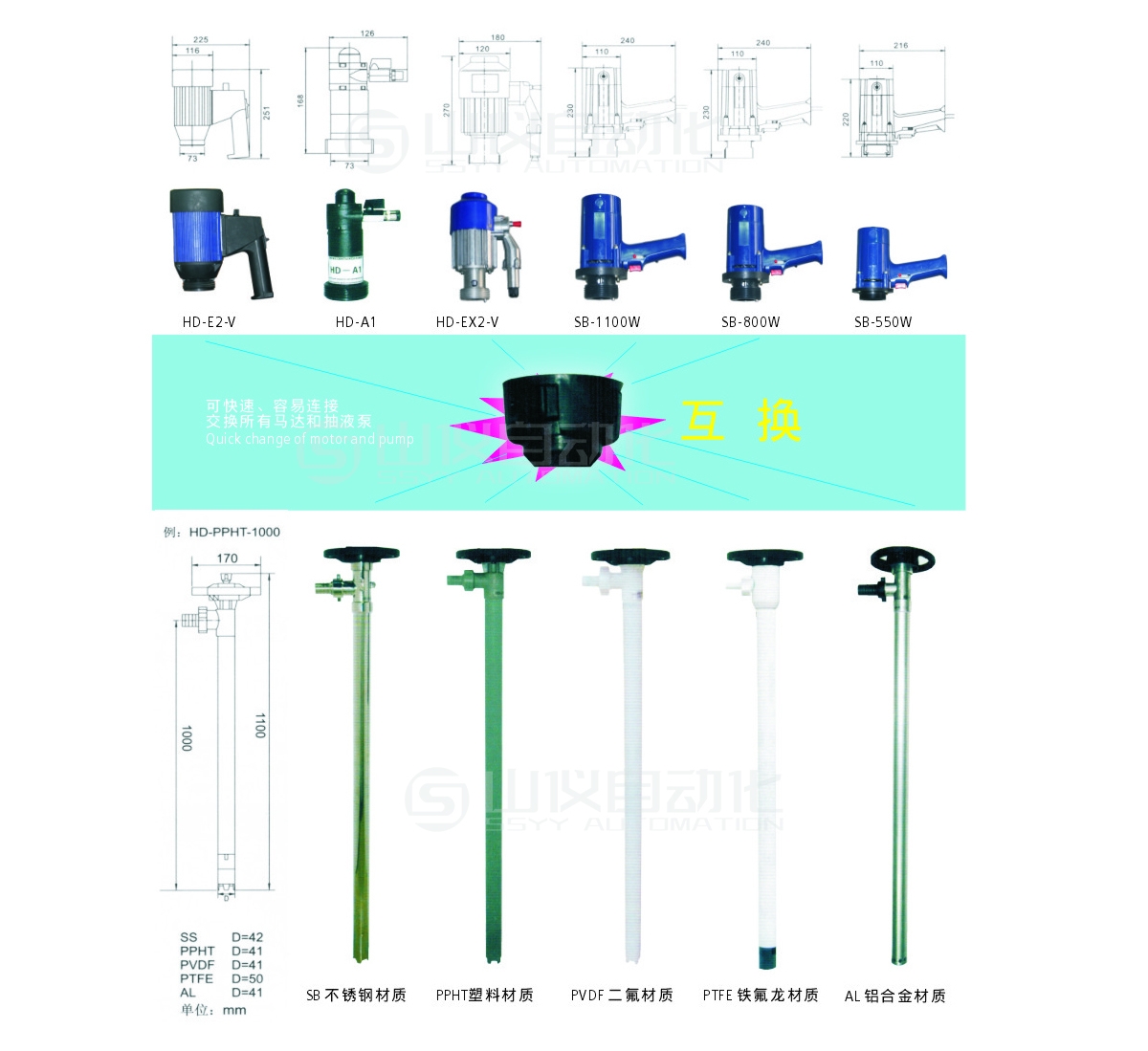

适用容器

泵浦型号

泵浦管长度

Applicablecontainers

Pumptype

Pumppipelength

5加仑瓶5GALBottles

SY-材质material700

700mm(27)

55加仑标准鼓圆桶(200L)

SY-材质material1000

1000mm(39'

桶罐、罐子槽体(200L)

SY-材质material1200

1200mm(47')

国际标准吨桶

SY-材质material1500

1500mm(60)

大型容量Big containers

SY-材质material1800

1800mm(72)

货到检查

一、请检查铭牌,确认是否为您所订购之抽液泵。

二、请检查电机(或气动马达)、泵管有无任何损坏及异常情况。

三、请检查电机及抽液泵所有螺丝、零件是否已锁紧、固定。
